Роботизовані тахеометри з 3D сканером — це гібридні прилади, які поєднують в собі функціональність високоточного роботизованого тахеометра та швидкісного лазерного сканера. Вони дозволяють виконувати як класичні геодезичні вимірювання (розбивка, знімання, винос в натуру), так і створювати деталізовані 3D-моделі об'єктів у вигляді хмар точок. Це ідеальне рішення для будівельних проєктів, де потрібна повна цифрова картина об'єкта з мінімальними витратами часу.

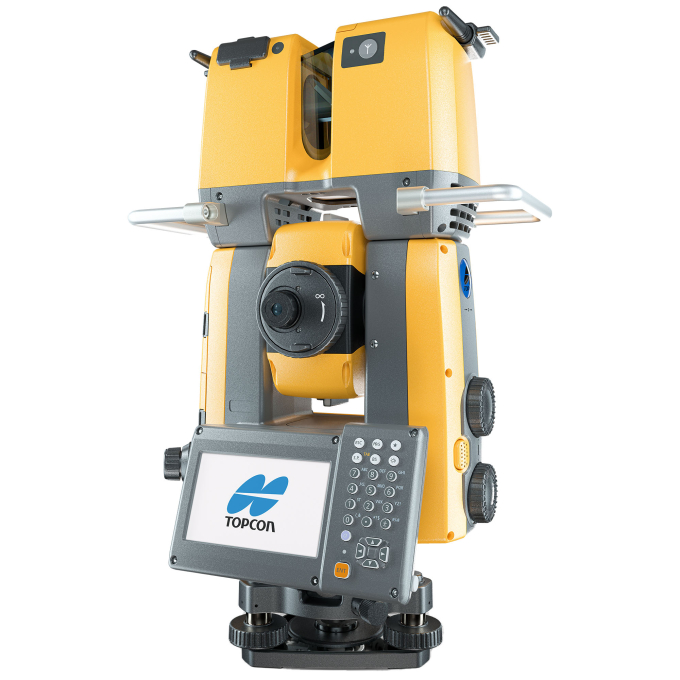

У категорії представлений флагманський гібридний прилад Topcon GTL-1200 — перший у світі роботизований тахеометр із повноцінним вбудованим 3D-сканером. Він створений для професіоналів, які прагнуть максимізувати продуктивність на будівельних майданчиках, об'єктах інфраструктури та в промисловості. GTL-1200 дозволяє одному оператору виконувати розбивку, контроль, сканування та створення виконавчої документації без зміни обладнання.
GTL-1200 — це унікальне поєднання роботизованого тахеометра з автотрекінгом, високошвидкісного 3D-сканера (до 200 000 точок/сек) та 5-мегапіксельної камери. Він дозволяє отримувати геоприв'язані хмари точок безпосередньо в польових умовах, скорочуючи час на постобробку та мінімізуючи потребу в повторних виїздах на об'єкт.
Нижче наведено основні параметри приладу, зведені з офіційної документації. Повні специфікації доступні в інструкції користувача.
| Компонент | Характеристика | Значення / Опис |
|---|---|---|
| Тахеометр (роботизований) | Кутова точність | GTL-1202: 2" (0.0006 gon) / GTL-1203: 3" (0.0010 gon) |
| Вимірювання відстані (призма) | 1.3 – 5000 м (на одну призму Prism-2 X 1) | |
| Вимірювання без відбивача | 0.3 – 800 м (по білій поверхні) | |
| Точність вимірювань (призма) | Fine: (1.0 + 2 ppm × D) мм | |
| Автотрекінг | Швидкість до 20°/сек, дальність стеження до 600 м (360° призма) | |
| Серводвигуни | Ультразвукові, швидкість повороту до 180°/сек | |
| 3D сканер | Метод вимірювання | Імпульсний (TOF), лазер класу 1 (870 нм) |
| Швидкість сканування | До 200 000 точок/сек | |
| Дальність сканування | 0.6 – 70 м (поверхня з 90% відбиттям) | |
| Поле зору (FOV) | 360° x 270° (горизонталь x вертикаль) | |
| Роздільна здатність | Standard: 22 мм @ 10 м; Fine: 11 мм @ 10 м; Super Fine: 5.5 мм @ 10 м | |
| Точність координат | σ 5 мм @ 10 м (після обробки в TOPCON Collage) | |
| Камера | Роздільна здатність | 5 Мпікс |
| Кут поля зору | 60° (діагональ), 135° (панорамний режим) | |
| Призначення | Створення панорам, кольоризація хмар точок | |
| Загальні | Захист | IP54 (пило- та вологозахист) |
| Робоча температура | -10°C до +50°C | |
| Вага (з батареєю) | 7.3 кг | |
| Дисплей | 4.3" кольоровий сенсорний, двостороннє керування |
* Детальніше про умови вимірювань, атмосферну корекцію та вплив факторів див. у розділі 28 "Специфікації" інструкції користувача.
Згідно з презентаційними матеріалами Topcon, GTL-1200 вигідно відрізняється від аналогів завдяки повношвидкісному сканеру. У той час як Leica MS60 та Trimble SX12 мають обмежену швидкість сканування, GTL-1200 працює на повній швидкості 200 000 точок/сек, забезпечуючи максимальну продуктивність.
| Характеристика | Topcon GTL-1200 | Leica MS60 Nova | Trimble SX12 |
|---|---|---|---|
| Тип приладу | Роботизований тахеометр + повношвидкісний сканер | Роботизований тахеометр + обмежений сканер | Роботизований тахеометр + обмежений сканер |
| Швидкість сканування | 200 000 точок/сек | Низька швидкість | Низька швидкість |
| Інтеграція | TOPCON Field / Collage / Collage Site | Captivate / Infinity | Trimble Access / RealWorks |
* Порівняння базується на слайді "Robotic total station with scanner competition" з презентації GTL-1200 Sales Presentation 2022.
Ефективність GTL-1200 розкривається в комплексі з фірмовим програмним забезпеченням Topcon.
Завдяки інтеграції, сканування виконується безпосередньо в системі координат об'єкта (на основі станції та орієнтирів), що виключає необхідність додаткової геоприв'язки в офісі.
GTL-1200 знаходить застосування в різних галузях: від будівництва сталевих конструкцій до інженерної геодезії. Нижче наведено реальні кейси з офіційних матеріалів Topcon.
"Використання GTL скоротило наш час на 80%. Економія часу була на вимірюваннях, координації, розбивці та уникненні переробок через сталь, яка не підходила б за розміром. Без GTL на цьому проєкті я втратив би 60-70 годин."
Застосування: Зварні металеві конструкції, ферми, перевірка плоскості підлог.
"Робота з GTL та гібридним позиціонуванням поєднує три технології: роботизований тахеометр, GNSS та сканування – в унікальний продуктивний робочий процес. П'яти хвилин навчання достатньо, щоб почати сканувати. За першу демонстрацію ми зібрали більше точок, ніж за останні 30 років."
Застосування: Інженерна геодезія, створення карт існуючих умов, топознімання.
"Перший сканер, який ми придбали, — GTL. Він окупив себе на одному проєкті. GTL допомагає з прибутковістю та виграшем тендерів. Швидкість ідеальна, щільність перевищує очікування. Завдяки тому, що це все в одному приладі, ми тепер скануємо кожного разу, коли встановлюємо прилад, і зберігаємо дані для майбутніх робіт."
Застосування: Сканування існуючих умов для металоконструкцій, обчислення об'ємів ґрунту, винос пілонів.
Стандартна комплектація GTL-1200 включає:
Додаткові аксесуари: 360° призми (ATP1/ATP1SII), візирні цілі, польові контролери, комплекти для автотрекінгу тощо.
Зверніться до фахівців TNT TPI: Ми допоможемо підібрати оптимальну конфігурацію GTL-1200 під ваші задачі, врахуємо необхідні ліцензії на ПЗ, аксесуари та навчимо працювати з приладом і програмним забезпеченням. Телефонуйте або пишіть нам для отримання консультації та розрахунку вартості.
