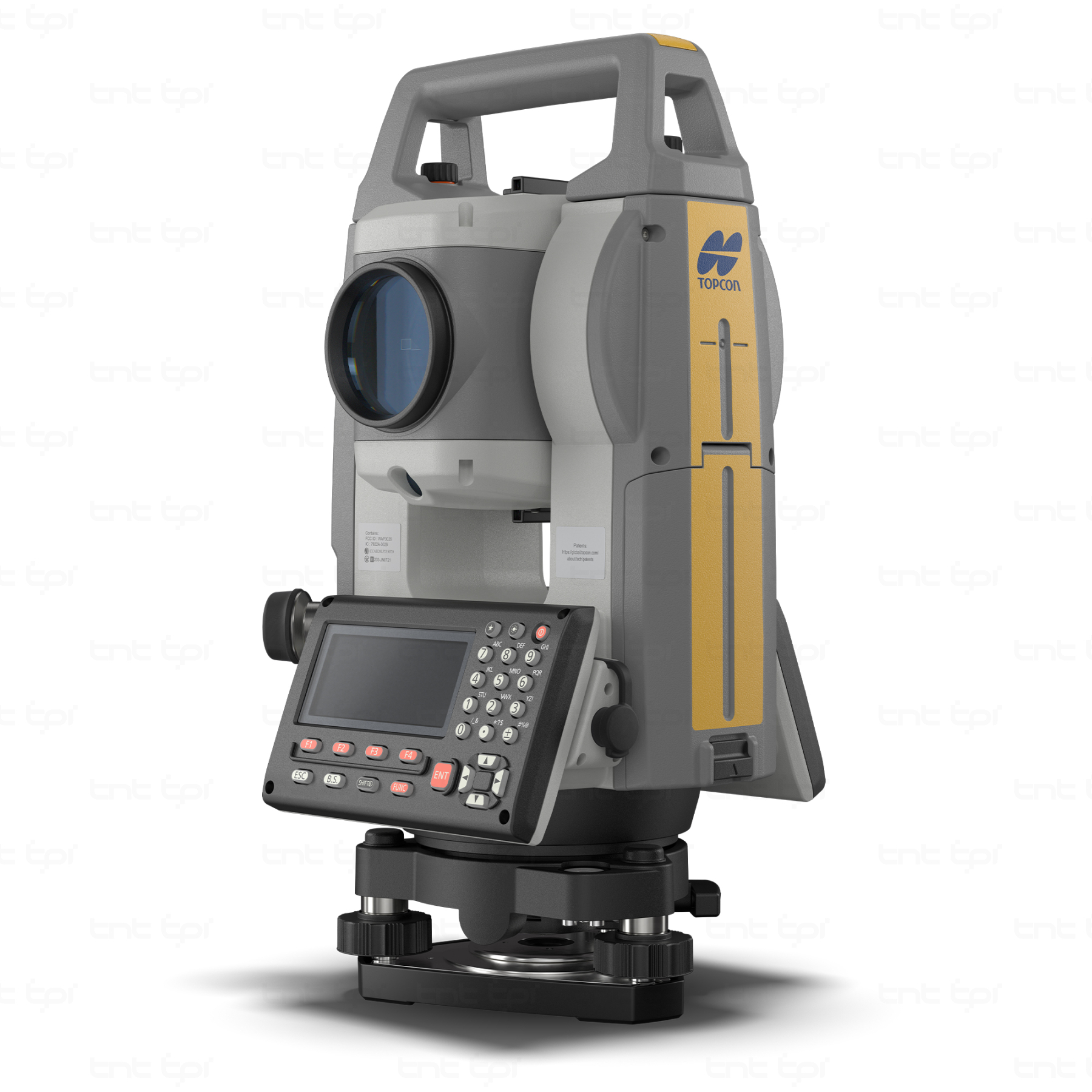

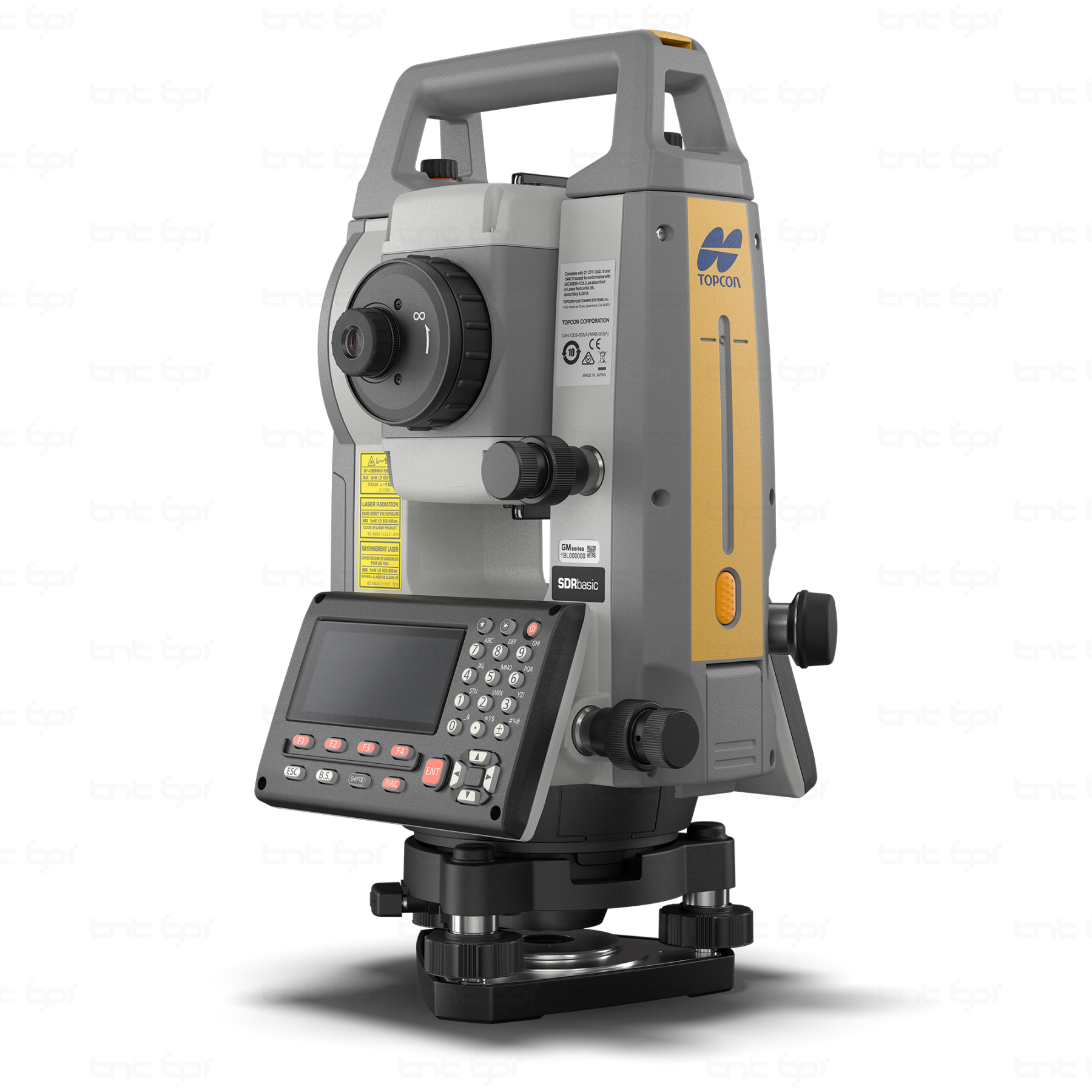

Тахеометр електронний TOPCON GM-125 (EBL)

TOPCON GM-125 (EBL) — професійний електронний тахеометр серії GM-120 з кутовою точністю 5″, вбудованим польовим програмним забезпеченням SDRbasic, бездротовим зв’язком Bluetooth та лазерним виском. Прилад призначений для топографічного знімання, інженерно-геодезичних вишукувань, будівельних розбивочних робіт, контролю геометрії споруд і визначення координат точок на місцевості. Завдяки високопродуктивному електронному далекоміру тахеометр забезпечує вимірювання відстаней без відбивача до 1000 м та по призмі до 6000 м за сприятливих умов.

Однією з головних переваг TOPCON GM-125 (EBL) є можливість вибору способу організації польових робіт. Вбудоване програмне забезпечення SDRbasic дозволяє виконувати основні геодезичні вимірювання, обчислення та винесення в натуру без використання зовнішнього контролера. Водночас завдяки Bluetooth тахеометр може працювати з професійним польовим програмним забезпеченням MAGNET Field та мобільним застосунком MAGNET Field Mobile, що відкриває доступ до розширених можливостей роботи з цифровими проєктами, топографічного знімання, розбивки, польових обчислень та обробки геодезичних даних.

Виконання EBL оснащене односторонньою панеллю керування з графічним LCD-дисплеєм і клавіатурою, вбудованим Bluetooth та лазерним виском для точного центрування над геодезичним пунктом. Система світлових напрямних Guide Light, клавіша швидкого вимірювання, двовісний компенсатор та захищений корпус стандарту IP66 забезпечують комфортну роботу навіть у складних польових умовах. Внутрішня пам’ять на 99 999 точок, підтримка USB-накопичувачів до 64 ГБ та автономність до 28 годин роблять GM-125 надійним інструментом для тривалих робочих змін.

Основні переваги TOPCON GM-125 (EBL)

• Кутова точність 5″ — для топографічного знімання, будівельної геодезії та інженерних вимірювань.
• Вбудоване програмне забезпечення SDRbasic — виконання основних геодезичних операцій без зовнішнього контролера.
• Підтримка MAGNET Field — розширені можливості знімання, винесення в натуру, роботи з проєктами та геодезичними даними.
• Підтримка MAGNET Field Mobile — можливість використання сумісних мобільних пристроїв для керування польовими роботами.
• Bluetooth — бездротове передавання даних і зв’язок із сумісним польовим контролером на відстані до 10 м.
• Лазерний висок — швидке та точне центрування тахеометра над геодезичним пунктом.
• Вимірювання без відбивача до 1000 м — знімання фасадів, конструкцій, укосів та важкодоступних об’єктів.
• Вимірювання по призмі до 6000 м — для геодезичних робіт на великих відстанях.
• Guide Light — червоні та зелені світлові напрямні для винесення точок у натуру на відстанях до 150 м.
• Клавіша швидкого вимірювання — запуск вимірювання одним натисканням під час наведення на ціль.
• Двовісний компенсатор із робочим діапазоном ±6′.
• Внутрішня пам’ять на 99 999 точок та підтримка USB-накопичувачів до 64 ГБ.
• До 28 годин автономної роботи в енергоощадному режимі EDM Eco.
• Захист IP66 і робоча температура від −20 до +60 °C.

SDRbasic — вбудоване програмне забезпечення для геодезичних робіт

TOPCON GM-125 (EBL) оснащений вбудованим польовим програмним забезпеченням SDRbasic, яке забезпечує виконання основних геодезичних операцій без необхідності підключення зовнішнього контролера. Програмне забезпечення інтегроване безпосередньо в тахеометр і дозволяє працювати з координатами, виконувати вимірювання, проводити обчислення та здійснювати винесення проєктних елементів у натуру.

SDRbasic призначене для повсякденних польових завдань геодезистів, інженерів та будівельників. Завдяки продуманій організації меню оператор може швидко перейти від вимірювання кутів і відстаней до визначення координат, виконання засічок, розрахунку площі або винесення точок у натуру. Це особливо зручно для геодезичних бригад, які використовують тахеометр як самостійний інструмент без постійного підключення додаткового обладнання.

Основні геодезичні програми SDRbasic

• Зворотна засічка — визначення координат станції за вимірюваннями на пункти з відомими координатами.
• Радіальне знімання — визначення координат характерних точок місцевості, споруд та інженерних об’єктів.
• Винесення в натуру — пошук і закріплення проєктних точок за заданими координатами.
• Вимірювання просторових координат — визначення координат X, Y та висоти H за результатами кутових і лінійних вимірювань.
• Вимірювання відстаней між точками — обчислення горизонтальних, похилих відстаней і перевищень між виміряними точками.
• Вимірювання недоступної точки — визначення висоти точки, на якій неможливо встановити відбивач, за допомогою непрямих вимірювань.
• Вимірювання зі зміщенням — визначення положення точки за допомогою допоміжних вимірювань, коли її неможливо виміряти безпосередньо.
• Вимірювання при двох положеннях вертикального круга — виконання спостережень при крузі ліворуч і крузі праворуч.
• Обчислення площі — визначення площі замкненого контуру за координатами його характерних точок.
• Обчислення перетинів — визначення координат точок перетину геометричних елементів.
• Вимірювання відносно лінії — визначення положення точки відносно заданої базової лінії.
• Розрахунки для трас — геометричні обчислення для роботи з лінійними інженерними об’єктами.

Завдяки вбудованому SDRbasic тахеометр TOPCON GM-125 (EBL) може використовуватися як повноцінний автономний геодезичний інструмент. Для складніших робіт, що потребують розширеного функціонала, передбачена можливість підключення зовнішніх пристроїв із програмним забезпеченням MAGNET Field або MAGNET Field Mobile.

Розширені можливості з MAGNET Field та MAGNET Field Mobile

Наявність вбудованого модуля Bluetooth дозволяє використовувати TOPCON GM-125 (EBL) разом із професійним польовим програмним забезпеченням MAGNET Field або мобільним застосунком MAGNET Field Mobile. У такій конфігурації тахеометр виконує функції високоточного вимірювального інструмента, а сумісний зовнішній контролер, смартфон або планшет забезпечує розширене керування польовими роботами.

Це дозволяє адаптувати обладнання до різних умов використання. Для стандартного топографічного знімання та розбивочних робіт достатньо вбудованого SDRbasic. Для складніших інженерних завдань, роботи з цифровими проєктами, графічного контролю результатів і розширених методів винесення в натуру можна використовувати програмні рішення MAGNET.

MAGNET Field — професійне польове програмне забезпечення

MAGNET Field — професійне модульне програмне забезпечення для геодезичних вимірювань, збирання даних, польових обчислень і винесення проєктів у натуру. Підключення TOPCON GM-125 (EBL) через Bluetooth дозволяє використовувати тахеометр у поєднанні із зовнішнім польовим контролером, забезпечуючи розширений набір функцій для інженерної геодезії та будівництва.

Програмне забезпечення дозволяє організовувати польові проєкти, працювати з каталогами координат, виконувати знімання, розрахунки та розбивочні роботи. Графічний інтерфейс контролера полегшує перегляд виміряних точок, проєктних елементів та результатів обчислень безпосередньо на об’єкті.

Залежно від установлених модулів та активованої ліцензії MAGNET Field може забезпечувати додаткові можливості для топографічного знімання, координатних обчислень, винесення точок і ліній, роботи з трасами, цифровими моделями поверхонь, проєктними кресленнями та іншими елементами інженерних проєктів.

MAGNET Field Mobile — мобільне програмне забезпечення для Android та iOS

MAGNET Field Mobile — мобільний застосунок для геодезичних вимірювань, знімання та винесення проєктних елементів у натуру з використанням сумісних геодезичних інструментів TOPCON. Застосунок дозволяє використовувати смартфон або планшет як зручний мобільний інтерфейс для керування польовими завданнями та роботи з геодезичними даними.

Завдяки Bluetooth тахеометр TOPCON GM-125 (EBL) може підключатися до сумісного мобільного пристрою з MAGNET Field Mobile. Це дозволяє працювати з виміряними та проєктними точками, виконувати знімання, винесення в натуру та контролювати результати без необхідності постійного використання клавіатури тахеометра.

MAGNET Field Mobile забезпечує графічне відображення польових даних і навігацію до проєктних точок, ліній та інших елементів. Можливості застосунку залежать від версії, активованої ліцензії та конфігурації підключеного обладнання. Використання мобільного програмного забезпечення особливо зручне для невеликих геодезичних бригад, будівельних інженерів і фахівців, яким потрібен компактний інструмент для організації польових робіт.

Завантажити MAGNET Field Mobile

Мобільний застосунок MAGNET Field Mobile доступний для пристроїв на базі Android та iOS. Завантажити його можна через офіційні магазини Google Play та Apple App Store.

Google Play — Android App Store — iOS

Порівняння програмного забезпечення

Високопродуктивний електронний далекомір EDM

Тахеометр TOPCON GM-125 оснащений високопродуктивним електронним далекоміром, який забезпечує точні вимірювання відстаней із використанням відбивачів та без них. Дальність вимірювань без відбивача становить від 0,3 до 1000 м, що дозволяє виконувати знімання фасадів, конструкцій, укосів, мостових споруд та інших об’єктів, доступ до яких обмежений.

Під час роботи зі стандартною призмою дальність вимірювання становить до 5000 м за середніх умов та до 6000 м за сприятливих умов. Тахеометр також підтримує вимірювання по мініпризмах і світловідбивних плівках, що забезпечує гнучкість використання для різних інженерних завдань.

Точність вимірювання відстані по призмі становить ±(1,5 мм + 2 ppm), що відповідає приблизно ±1,7 мм на 100 м. Для вимірювань без відбивача на дистанціях до 200 м точність становить ±(2 мм + 2 ppm), або приблизно ±2,2 мм на 100 м. Точність і дальність вимірювань без відбивача залежать від відбивних властивостей поверхні, атмосферних умов і зовнішнього освітлення.

Для оптимізації польових робіт передбачено три основні режими вимірювання: Fine — точний режим із часом вимірювання 0,9 с, Rapid — швидкий режим із часом вимірювання 0,6 с та Tracking — режим оперативного відстеження відстані з часом вимірювання 0,4 с.

Bluetooth та лазерний висок у виконанні EBL

TOPCON GM-125 (EBL) обладнаний модулем Bluetooth класу 1.5, який забезпечує бездротове передавання даних на відстані до 10 м за сприятливих умов. Завдяки Bluetooth тахеометр можна підключати до сумісних зовнішніх пристроїв та використовувати разом із програмним забезпеченням MAGNET Field і MAGNET Field Mobile, розширюючи функціональні можливості стандартної конфігурації з вбудованим SDRbasic.

Вбудований лазерний висок забезпечує швидке центрування тахеометра над геодезичним пунктом. Червоний лазерний промінь проєктується на поверхню безпосередньо під інструментом, дозволяючи оператору контролювати положення приладу під час встановлення на штатив. Точність лазерного виска становить не гірше 1 мм за висоти встановлення 1,3 м.

Поєднання Bluetooth та лазерного виска робить виконання EBL зручним для геодезичних бригад, яким важливі швидке встановлення інструмента, оперативний обмін даними та можливість вибору між автономним режимом роботи й використанням розширеного польового програмного забезпечення.

Guide Light — світлові напрямні для винесення в натуру

Вбудована система Guide Light використовує червоні та зелені світлодіоди для допомоги помічнику геодезиста під час винесення проєктних точок у натуру. Світлові сигнали допомагають визначати напрямок переміщення віхи відносно лінії візування тахеометра, що прискорює пошук необхідного положення відбивача.

Guide Light працює на відстанях від 1,3 до 150 м та особливо корисна під час розбивки фундаментів, осей будівель, інженерних мереж, дорожніх елементів і промислових конструкцій. Система допомагає зменшити кількість голосових команд між оператором і помічником та підвищити продуктивність польових робіт.

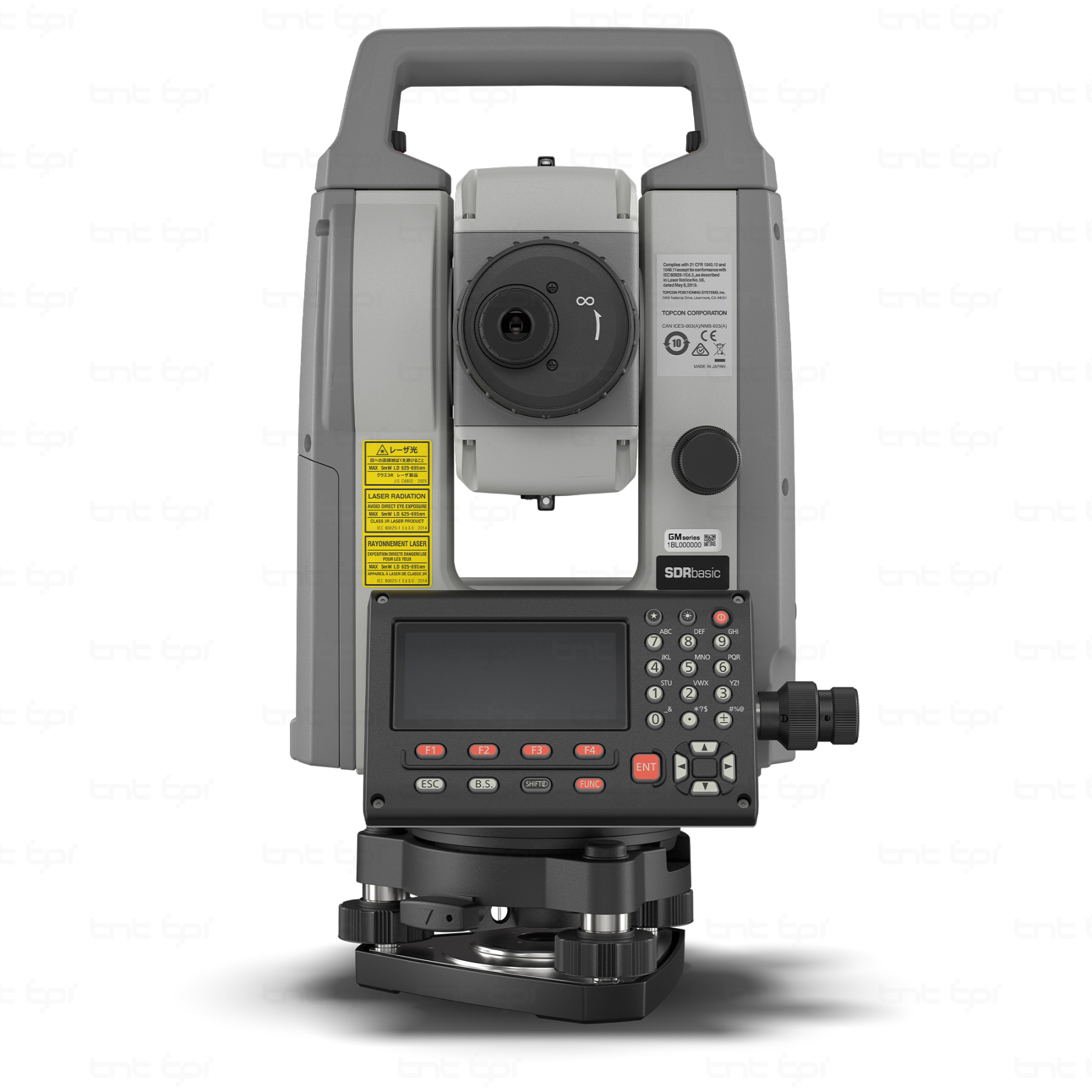

Зручна конструкція та керування вимірюваннями

TOPCON GM-125 (EBL) оснащений графічним монохромним LCD-дисплеєм із роздільною здатністю 192 × 80 пікселів та буквено-цифровою клавіатурою з 28 клавішами. Одностороння панель керування забезпечує доступ до вимірювань, налаштувань і функцій SDRbasic. Підсвічування дисплея та клавіш дозволяє комфортно працювати за недостатнього освітлення.

Спеціальна клавіша швидкого вимірювання дозволяє запускати вимірювання одним натисканням безпосередньо під час наведення на ціль. Оператор може залишатися зосередженим на об’єкті спостереження, не витрачаючи додаткового часу на пошук відповідної команди в меню. Це особливо корисно під час топографічного знімання та послідовного вимірювання великої кількості точок.

Зорова труба має 30-кратне збільшення, роздільну здатність 2,5″, поле зору 1°30′ та мінімальну відстань фокусування 1,3 м. Підсвічування сітки ниток із п’ятьма рівнями яскравості допомагає виконувати наведення за різних умов освітлення. Двовісний рідинний компенсатор із діапазоном ±6′ забезпечує компенсацію невеликих нахилів приладу.

Пам’ять, передавання даних та автономність

TOPCON GM-125 обладнаний внутрішньою пам’яттю приблизно на 99 999 точок, що дозволяє зберігати великі обсяги результатів польових вимірювань. Для перенесення інформації передбачено інтерфейси USB 2.0, RS-232C та Bluetooth. Прилад підтримує зовнішні USB-накопичувачі обсягом до 64 ГБ, що спрощує резервне копіювання, архівування та передавання польових даних.

Живлення здійснюється від літій-іонного акумулятора BDC72. У режимі енергоощадження EDM Eco прилад може працювати приблизно 28 годин за температури +20 °C. Тривала автономність особливо важлива для геодезичних робіт на віддалених майданчиках, де немає можливості регулярно заряджати обладнання.

Надійність і захист у польових умовах

Корпус тахеометра відповідає стандарту захисту IP66, що забезпечує повний захист від проникнення пилу та стійкість до потужних водяних струменів. TOPCON GM-125 створений для інтенсивної щоденної експлуатації на відкритих будівельних майданчиках, у промислових умовах та під час інженерних вишукувань.

Робочий температурний діапазон становить від −20 до +60 °C. Конструкція приладу розрахована на вплив вібрацій, перепадів температури та вологості, що забезпечує стабільну роботу в різноманітних кліматичних умовах.

Технічні характеристики TOPCON GM-125 (EBL)

Сфери застосування TOPCON GM-125 (EBL)

Завдяки універсальним вимірювальним можливостям і підтримці різних варіантів польового програмного забезпечення TOPCON GM-125 (EBL) підходить для широкого спектра завдань у геодезії, будівництві, землевпорядкуванні та інженерних вишукуваннях.

• Топографічне знімання — створення топографічних планів, визначення координат характерних точок рельєфу та ситуації.
• Будівельна геодезія — винесення осей будівель, фундаментів, колон, проєктних точок та інженерних мереж.
• Виконавче знімання — визначення фактичного положення будівельних конструкцій і контроль відповідності проєктній документації.
• Інженерно-геодезичні вишукування — вимірювання на транспортних, промислових, комунальних та інфраструктурних об’єктах.
• Землевпорядкування — визначення координат межових точок, знімання земельних ділянок та обчислення площ.
• Обстеження споруд — вимірювання фасадів, опор, мостових конструкцій та інших важкодоступних елементів.
• Робота з цифровими проєктами — використання розширених функцій MAGNET Field і MAGNET Field Mobile для знімання, розбивки та керування польовими даними.

TOPCON GM-125 (EBL) — професійне рішення від ТНТ ТПІ

ТНТ ТПІ — офіційний представник TOPCON в Україні, який пропонує професійне геодезичне обладнання, консультації щодо вибору інструментів, технічну підтримку та сервісне обслуговування. Купуючи TOPCON GM-125 (EBL), ви отримуєте сучасний електронний тахеометр із вбудованим SDRbasic та можливістю розширення функціонала за допомогою MAGNET Field або MAGNET Field Mobile.

Фахівці ТНТ ТПІ допоможуть підібрати польовий контролер, необхідні програмні компоненти та геодезичні аксесуари, зокрема штативи, віхи, призми, трегери й інше оснащення. За потреби надамо консультації щодо налаштування Bluetooth-з’єднання, організації польових проєктів та використання програмних можливостей тахеометра.

Оберіть TOPCON GM-125 (EBL) для професійної роботи, у якій поєднуються точність вимірювань, надійність обладнання, зручність автономного використання та можливість розширення функціонала відповідно до потреб ваших проєктів.
