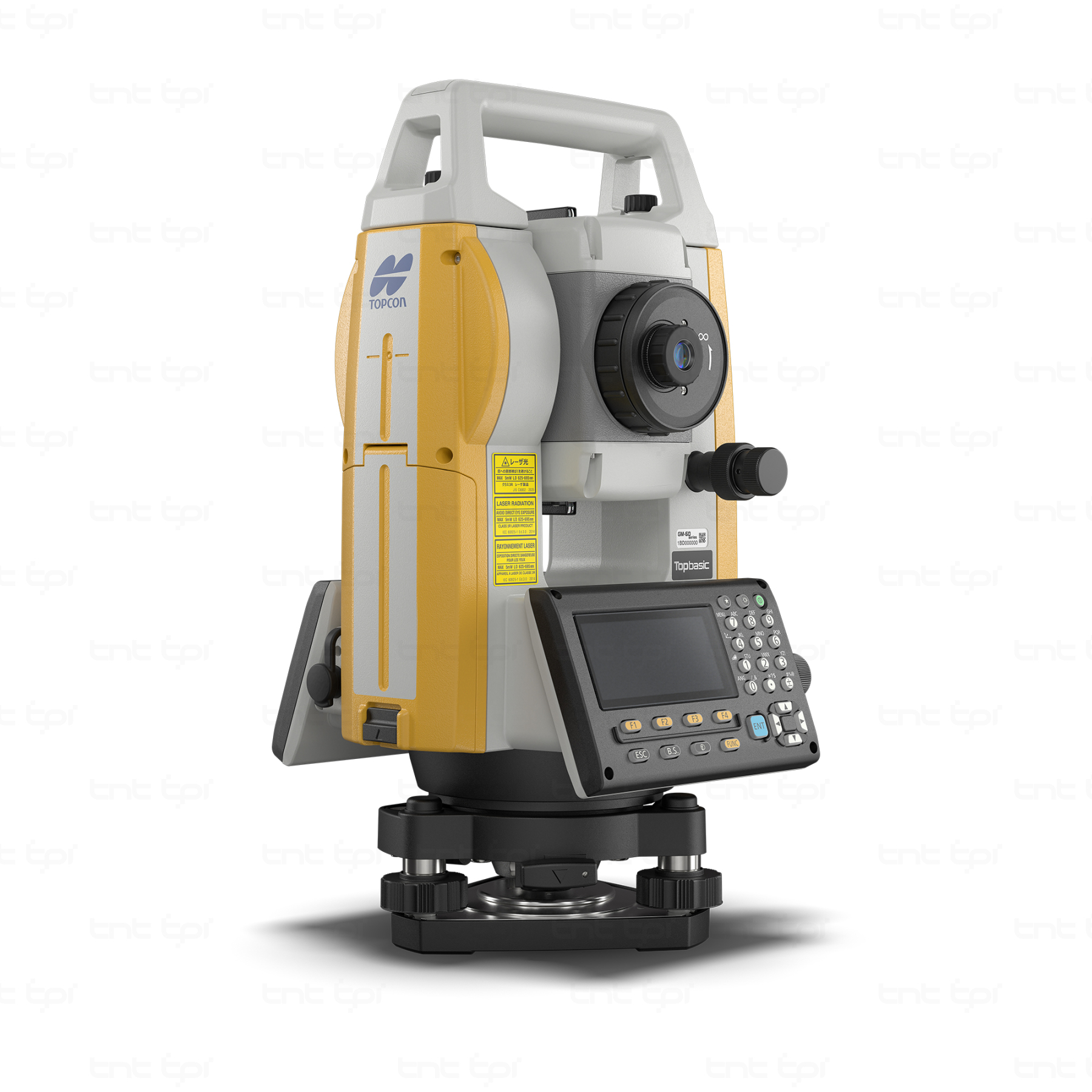

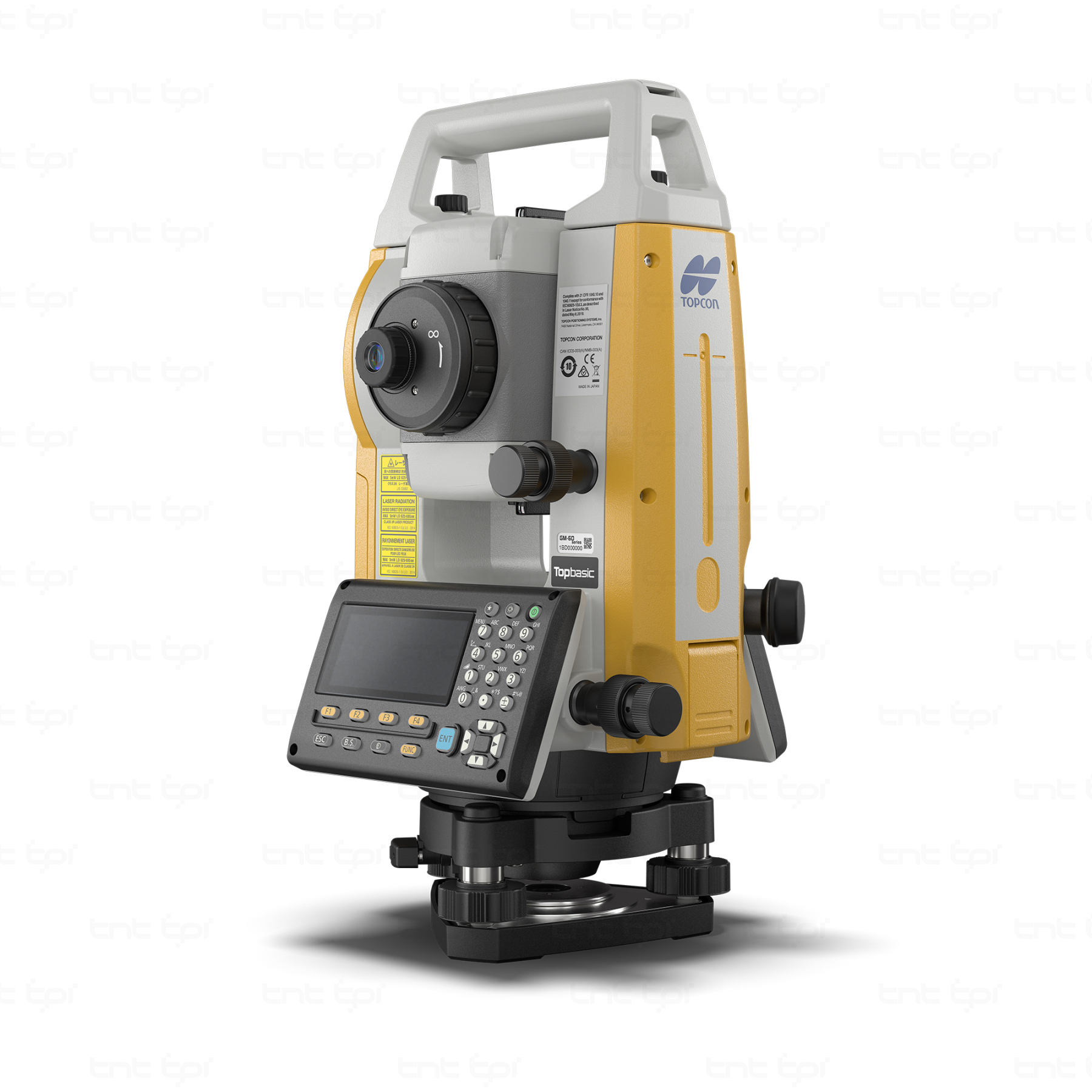

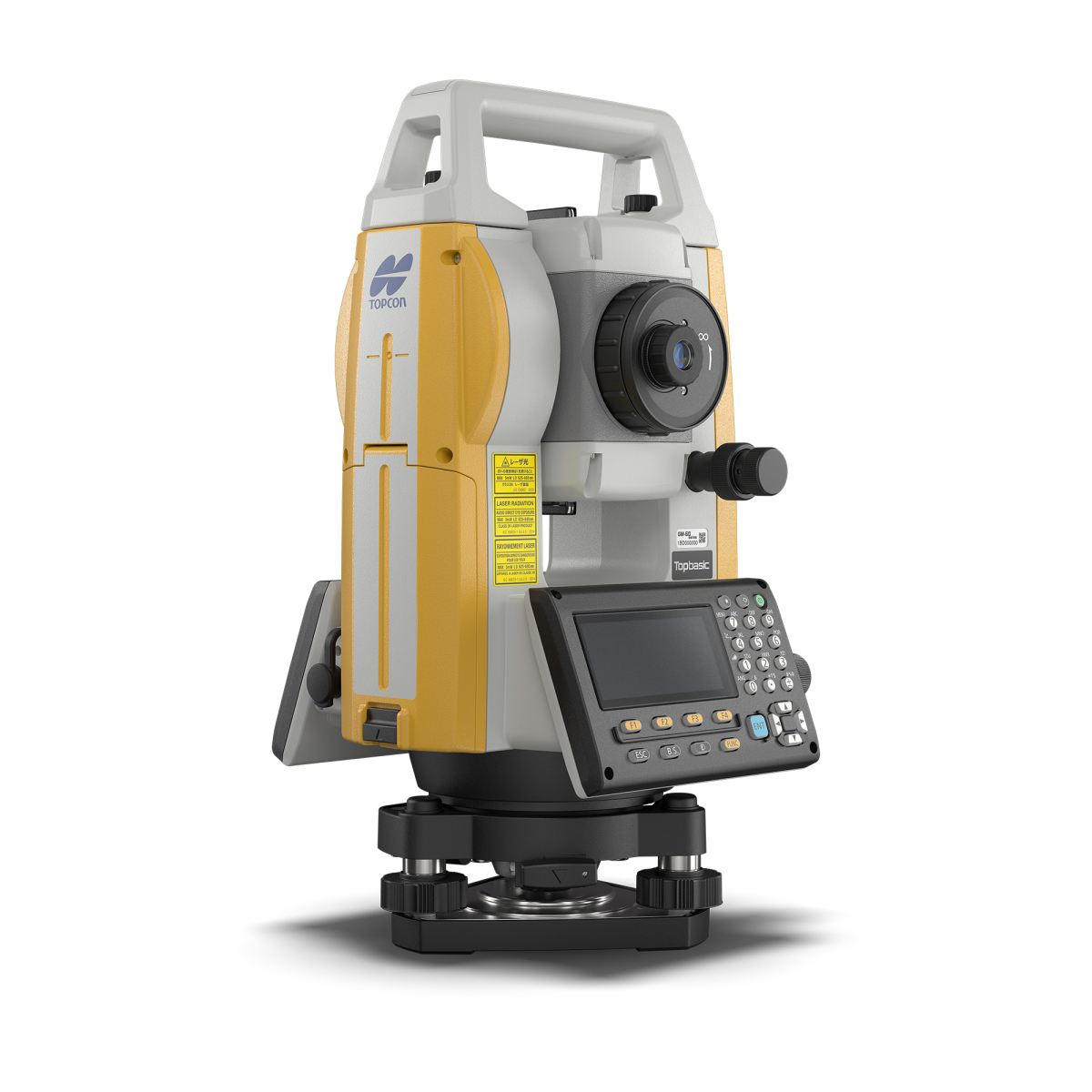

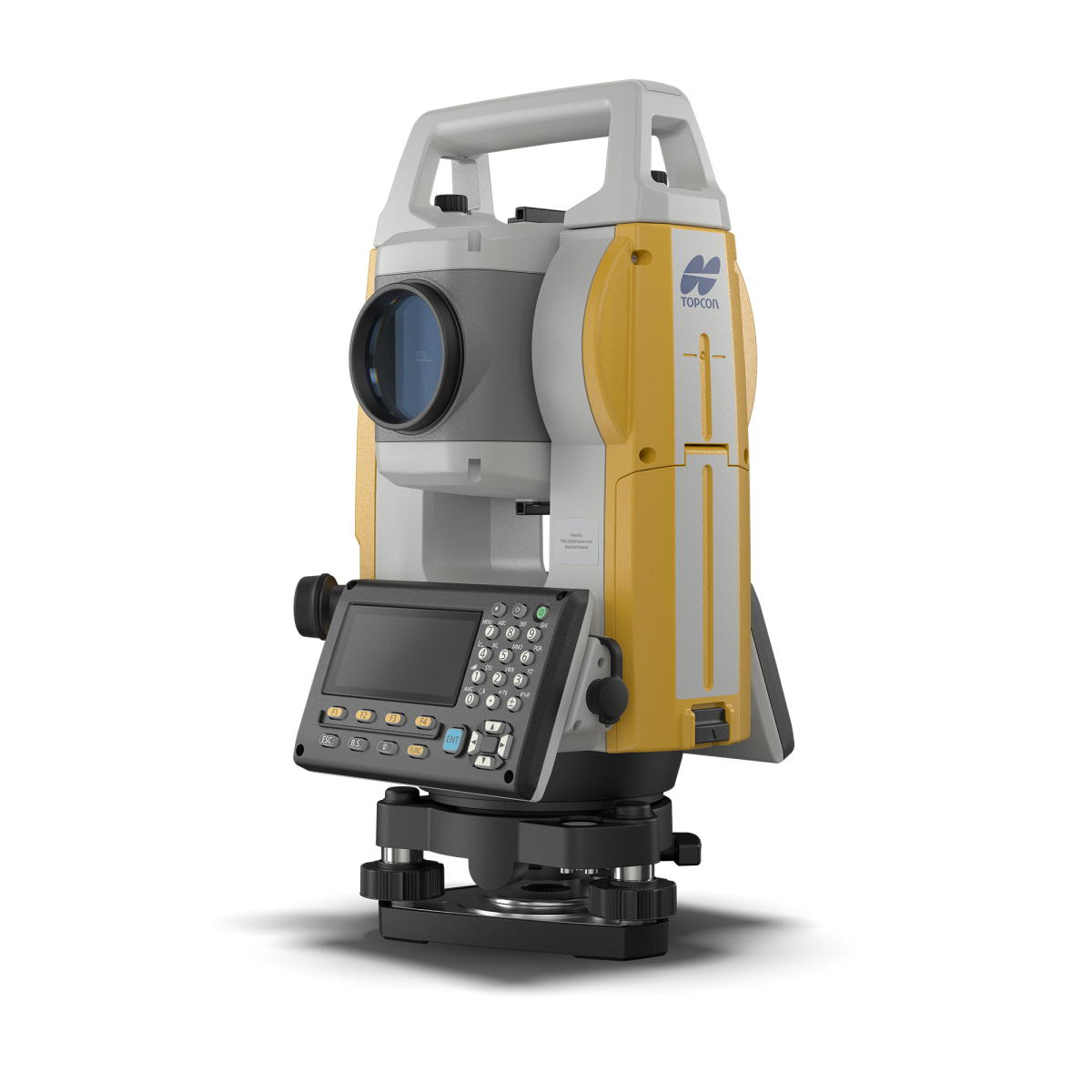

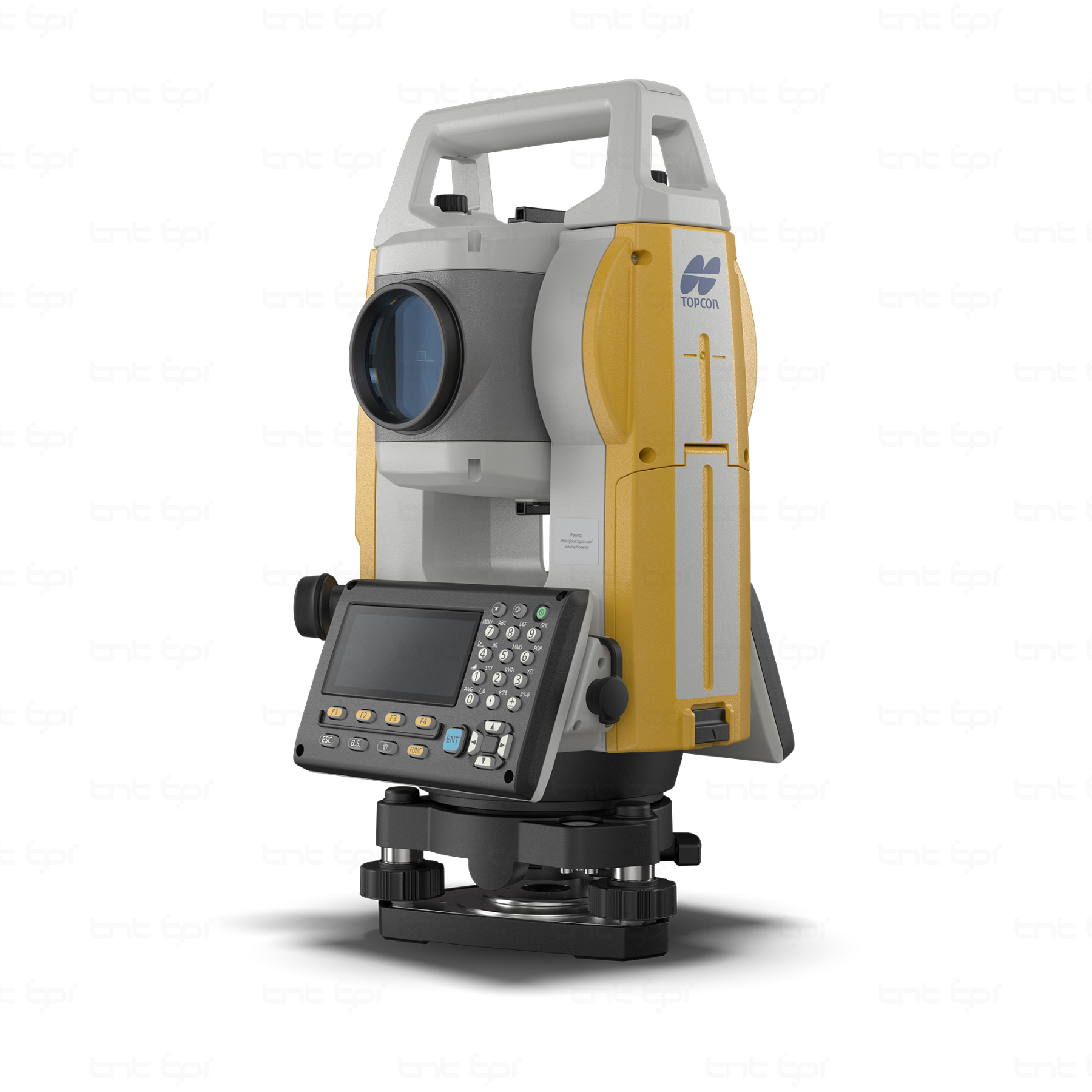

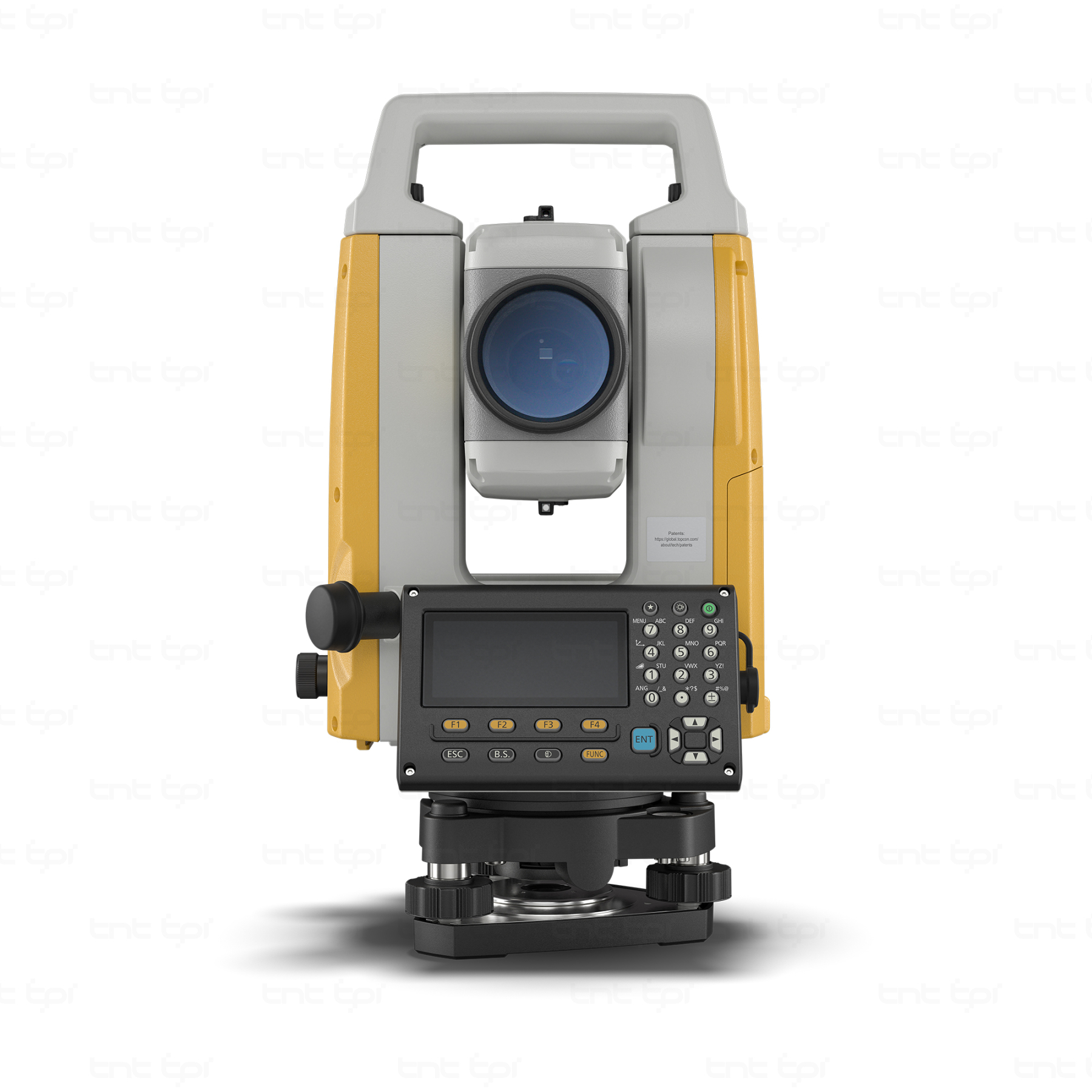

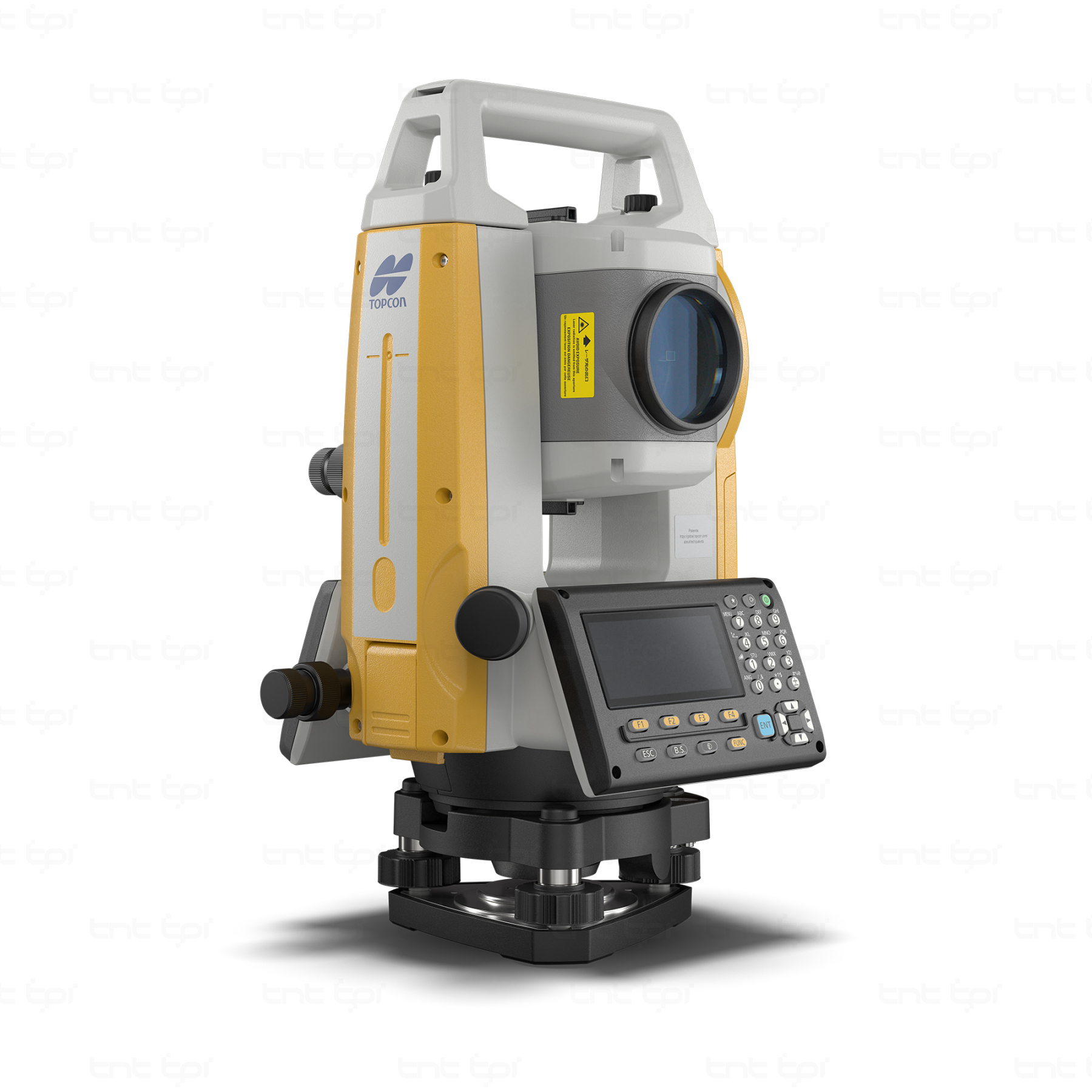

Тахеометр електронний TOPCON GM-62 (EBDL)

TOPCON GM-62 (EBDL) — високоточний електронний тахеометр із кутовою точністю 2″, лазерним виском, двома панелями керування та вбудованим модулем Bluetooth. Прилад призначений для геодезичних, будівельних, інженерних і землевпорядних робіт, які потребують точного визначення координат, напрямків, висот і просторового положення конструкцій.

Тахеометр виконує вимірювання без відбивача на відстані до 500 м, а зі стандартною призмою — до 4000 м. Двоосьовий компенсатор, швидкий електронний далекомір, тривала автономна робота та захищений корпус IP66 забезпечують стабільні результати в різних польових умовах.

Кутова точність 2″

TOPCON GM-62 (EBDL) вимірює горизонтальні та вертикальні кути з точністю 2″ відповідно до ISO 17123-3:2001. Такий рівень точності дозволяє використовувати тахеометр для створення геодезичної основи, точного винесення проєктних елементів, виконавчого знімання та контролю геометрії відповідальних конструкцій.

Мінімальний відлік кутових вимірювань можна встановлювати на рівні 1″ або 5″. Двостороння система зчитування кутів підвищує стабільність результатів і забезпечує точне визначення напрямків під час роботи в першому та другому положеннях зорової труби.

Двоосьовий компенсатор

Вбудований двоосьовий рідинний датчик нахилу автоматично враховує відхилення вертикальної осі тахеометра. Робочий діапазон компенсатора становить ±6′.

Електронна система приведення до горизонту допомагає швидко й точно встановити прилад перед початком вимірювань. Графічний рівень на дисплеї полегшує контроль положення тахеометра та скорочує час підготовки до роботи.

Вимірювання без відбивача до 500 м

Електронний далекомір TOPCON GM-62 (EBDL) вимірює відстані без відбивача в діапазоні від 0,3 до 500 м. Така можливість дозволяє визначати координати фасадів, опор, стін, перекриттів, промислових конструкцій та інших об'єктів без встановлення призми.

Режим вимірювання без відбивача особливо корисний під час роботи з важкодоступними, небезпечними або розташованими на висоті точками. Коаксіальний червоний лазерний покажчик допомагає контролювати точне місце наведення далекоміра.

Дальність із призмою до 4000 м

Під час роботи зі стандартною призмою Prism-2 тахеометр вимірює відстані в діапазоні від 1,3 до 4000 м. Із мініпризмою Prism-5 максимальна дальність становить 500 м.

Прилад також підтримує вимірювання на відбивні плівки. Дальність становить до 500 м із плівкою RS90N-K, до 300 м із RS50N-K та до 100 м із RS10N-K.

Точний електронний далекомір

Точність вимірювання відстані на призму становить ±(1,5 + 2 ppm × D) мм. Під час роботи без відбивача або на відбивну плівку точність становить ±(2 + 2 ppm × D) мм за відповідних умов.

У точному режимі вимірювання займає 0,9 с, у швидкому — 0,6 с, а в режимі стеження — 0,4 с. Можливість вибору режиму дозволяє адаптувати роботу тахеометра до необхідної швидкості та точності.

Лазерний висок

Модифікація TOPCON GM-62 (EBDL) обладнана лазерним виском для швидкого центрування приладу над геодезичною точкою. Червона лазерна пляма добре помітна на поверхні та дозволяє оператору зручно контролювати положення тахеометра.

Лазерний висок використовує діод із довжиною хвилі 635 нм ±10 нм. Точність променя становить не більше 1 мм на відстані 1,3 м. Джерело випромінювання відповідає класу лазерної безпеки 2.

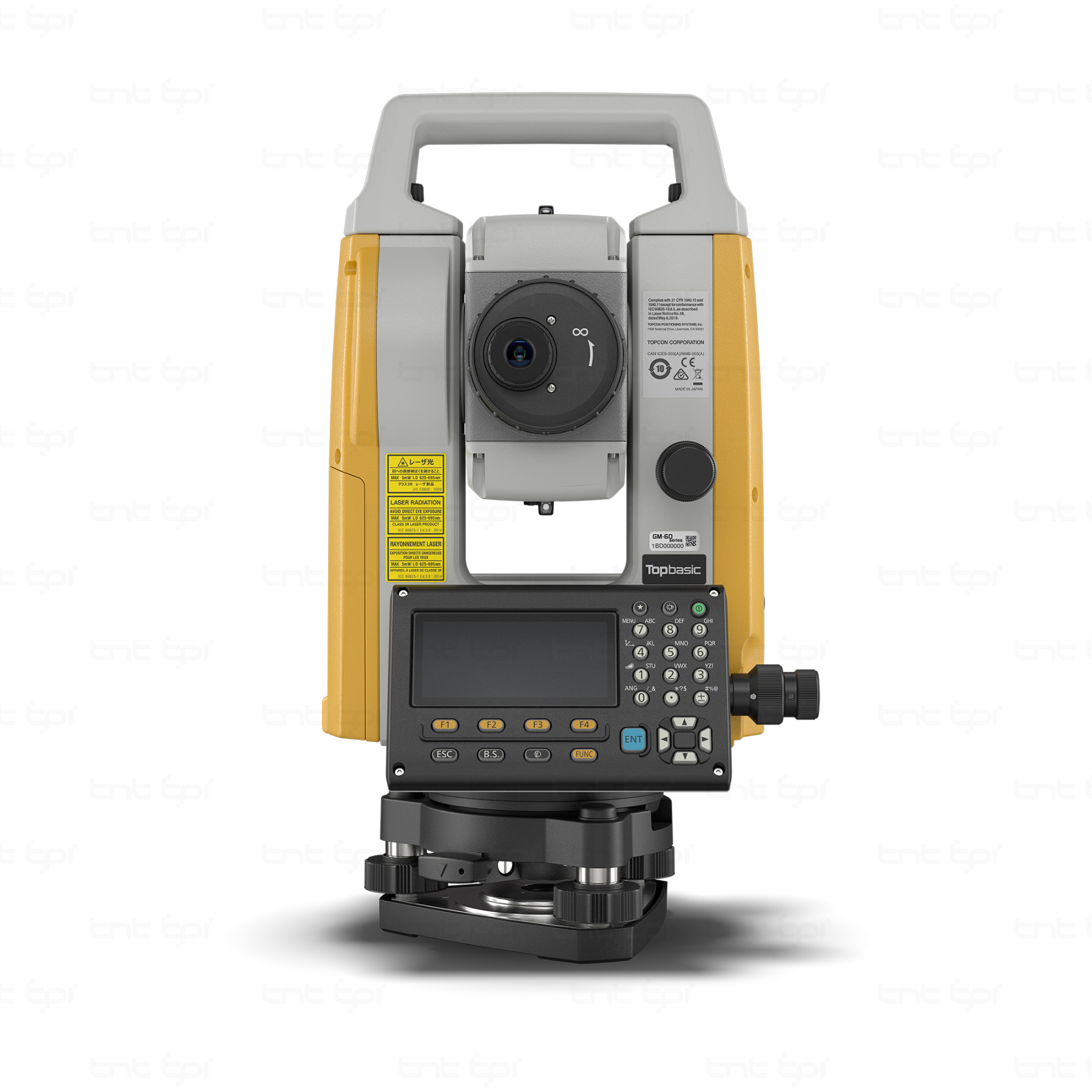

Дві панелі керування

TOPCON GM-62 (EBDL) обладнаний двома однаковими панелями керування, розташованими з обох боків приладу. Оператор може вводити дані, запускати вимірювання та контролювати результати в обох положеннях зорової труби без переходу на інший бік тахеометра.

Кожна панель має графічний LCD-дисплей роздільною здатністю 192 × 80 точок і алфавітно-цифрову клавіатуру з 28 клавішами. Підсвічування екранів і клавіатур забезпечує зручну роботу в сутінках, усередині будівель та за недостатнього освітлення.

Bluetooth для роботи із зовнішнім контролером

Вбудований модуль Bluetooth забезпечує бездротове підключення тахеометра до сумісного зовнішнього польового контролера. З'єднання можна використовувати під час роботи з програмним забезпеченням Topcon Field, Topcon Field Mobile або Pocket3D, створюючи єдиний робочий процес між вимірювальним приладом, польовим контролером і цифровими даними проєкту.

Бездротовий обмін дозволяє передавати результати вимірювань без кабельного підключення, скорочує кількість ручного введення та зменшує ризик помилок під час перенесення даних. Оператор може керувати польовими завданнями на зовнішньому контролері, працювати з координатами та проєктною інформацією, а отримані тахеометром результати використовувати безпосередньо в активному робочому процесі.

Bluetooth-модем класу 1.5 забезпечує робочу дальність до 10 м за сприятливих умов. Відсутність кабелів робить робоче місце зручнішим, спрощує переміщення оператора біля тахеометра та прискорює виконання топографічного знімання, винесення точок у натуру, будівельного розмічування й інших польових операцій.

Оптична система з 30-кратним збільшенням

Зорова труба TOPCON GM-62 (EBDL) має 30-кратне збільшення та роздільну здатність 2,5″. Пряме зображення спрощує наведення на ціль, а п'ять рівнів підсвічування сітки ниток дозволяють адаптувати яскравість до умов спостереження.

Поле зору становить 1°30′, що відповідає ширині приблизно 26 м на відстані 1000 м. Мінімальна відстань фокусування становить 1,3 м, тому тахеометр можна використовувати як для віддалених, так і для близько розташованих цілей.

Зберігання та обмін даними

Внутрішня пам'ять тахеометра розрахована приблизно на 50 000 точок. Цього достатньо для зберігання значного обсягу польових вимірювань, координат і проєктних даних.

Для перенесення та резервного копіювання інформації можна використовувати USB-накопичувач місткістю до 64 ГБ. Крім Bluetooth, прилад обладнаний інтерфейсом RS-232C і портом USB 2.0 Type A.

Операційна система Linux

TOPCON GM-62 (EBDL) працює під керуванням операційної системи Linux. Стабільна програмна платформа забезпечує швидке виконання польових операцій, надійне збереження даних і зручне керування вимірювальними проєктами.

Вбудоване програмне забезпечення дозволяє виконувати основні геодезичні та будівельні завдання без обов'язкового використання зовнішнього контролера.

До 14 годин автономної роботи

Живлення тахеометра здійснюється від знімного Li-ion акумулятора TOPCON BDC71. Одного заряду вистачає приблизно на 14 годин роботи за стандартних умов.

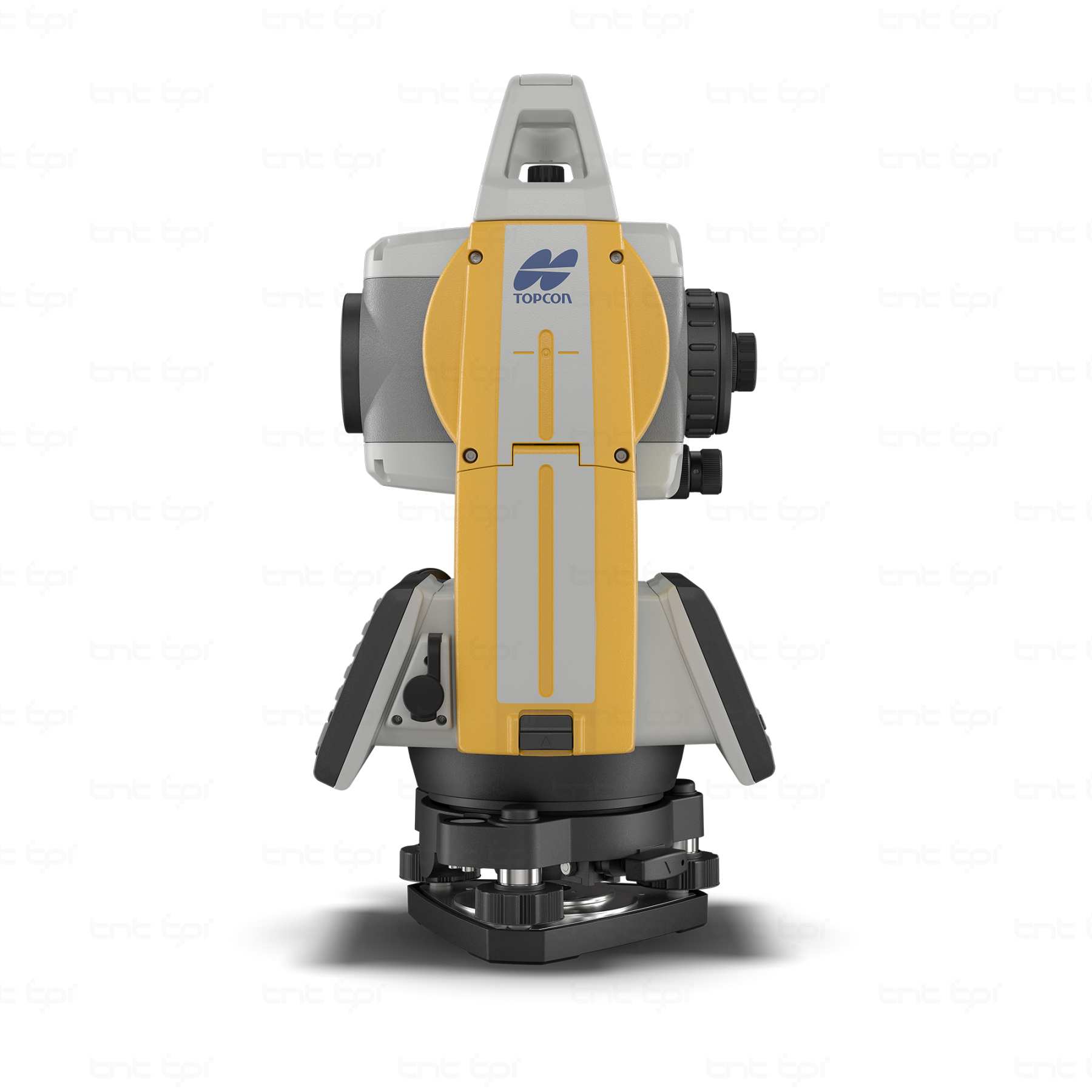

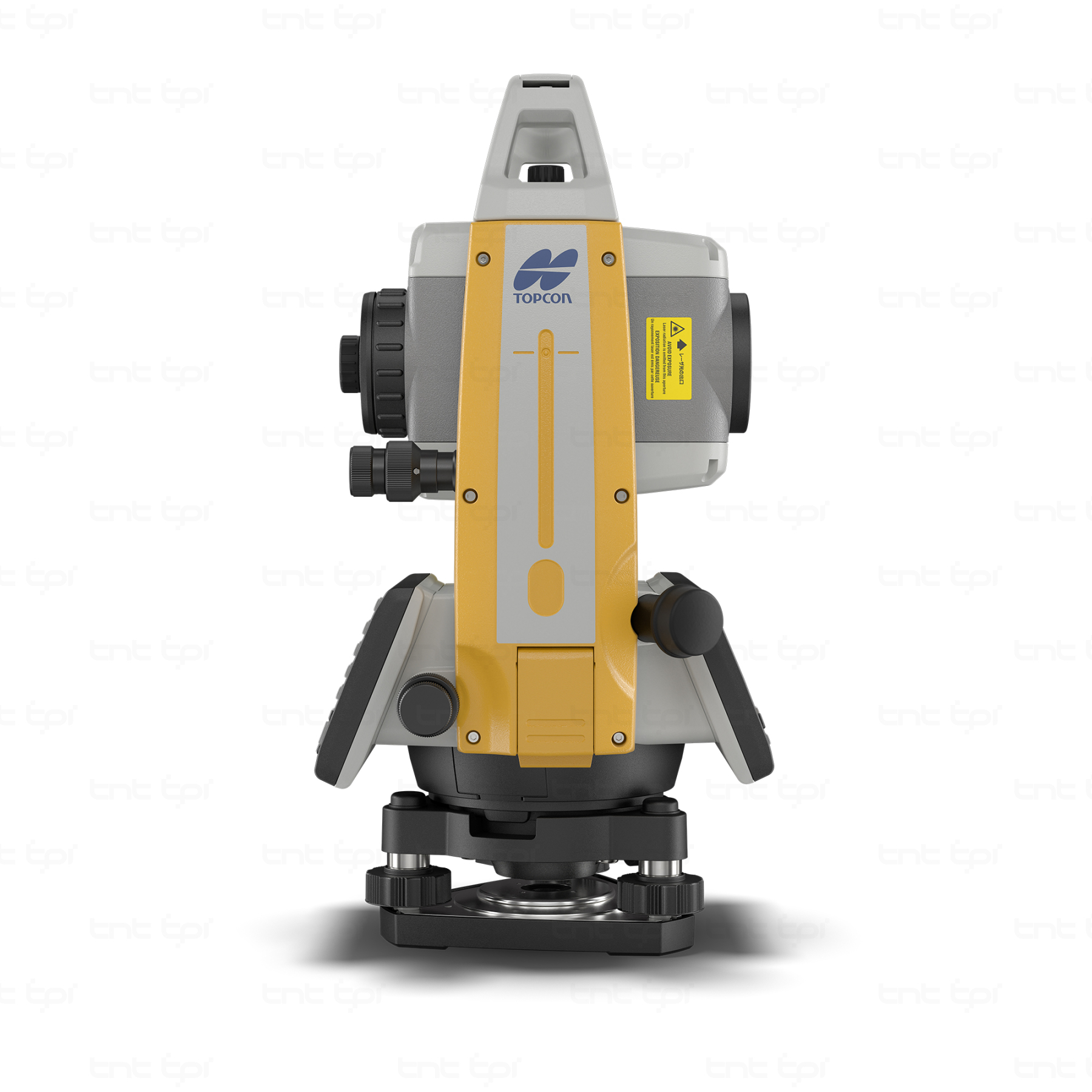

Бокове розташування акумулятора дозволяє швидко замінити його без знімання тахеометра зі штатива. Тривала автономність допомагає виконувати повну робочу зміну без перерви на заряджання.

Захист від пилу та води IP66

Корпус TOPCON GM-62 (EBDL) відповідає класу захисту IP66. Внутрішні компоненти захищені від пилу, дощу та сильних водяних струменів, що дозволяє використовувати прилад на будівельних майданчиках і відкритій місцевості.

Робочий температурний діапазон від -20 до +60 °C забезпечує стабільну експлуатацію тахеометра в різні пори року. Міцна конструкція розрахована на регулярне професійне використання у складних польових умовах.

Застосування TOPCON GM-62 (EBDL)

• створення та згущення геодезичних мереж;
• високоточне топографічне знімання;
• визначення координат і висот точок;
• винесення проєктних точок, осей і конструкцій у натуру;
• виконавче знімання будівельних об'єктів;
• контроль геометрії споруд і змонтованих конструкцій;
• розмічування фундаментів, колон і технологічного обладнання;
• вимірювання фасадів і важкодоступних точок;
• дорожні та інфраструктурні роботи;
• кадастрові та землевпорядні вимірювання.

Переваги тахеометра TOPCON GM-62 (EBDL)

• кутова точність 2″;
• двостороння система зчитування кутів;
• дві панелі керування з дисплеями та клавіатурами;
• вимірювання без відбивача до 500 м;
• дальність зі стандартною призмою до 4000 м;
• точність вимірювання на призму ±(1,5 + 2 ppm × D) мм;
• швидкість вимірювання від 0,4 с;
• лазерний висок для швидкого центрування;
• Bluetooth із дальністю зв'язку до 10 м;
• 30-кратне збільшення зорової труби;
• двоосьовий компенсатор із діапазоном ±6′;
• коаксіальний червоний лазерний покажчик;
• внутрішня пам'ять приблизно на 50 000 точок;
• підтримка USB-накопичувачів до 64 ГБ;
• автономна робота до 14 годин;
• захист корпусу IP66;
• робоча температура від -20 до +60 °C.

Технічні характеристики

Високоточний тахеометр для професійних робіт

TOPCON GM-62 (EBDL) поєднує кутову точність 2″, швидкий далекомір, дві панелі керування, лазерний висок і бездротовий обмін даними. Така конфігурація підходить для складних геодезичних і будівельних завдань, де важливі точність, швидкість і зручність роботи в обох положеннях зорової труби.

Вимірювання без відбивача до 500 м, автономність до 14 годин, захист IP66 і робочий температурний діапазон від -20 до +60 °C роблять тахеометр надійним інструментом для щоденної професійної експлуатації.
