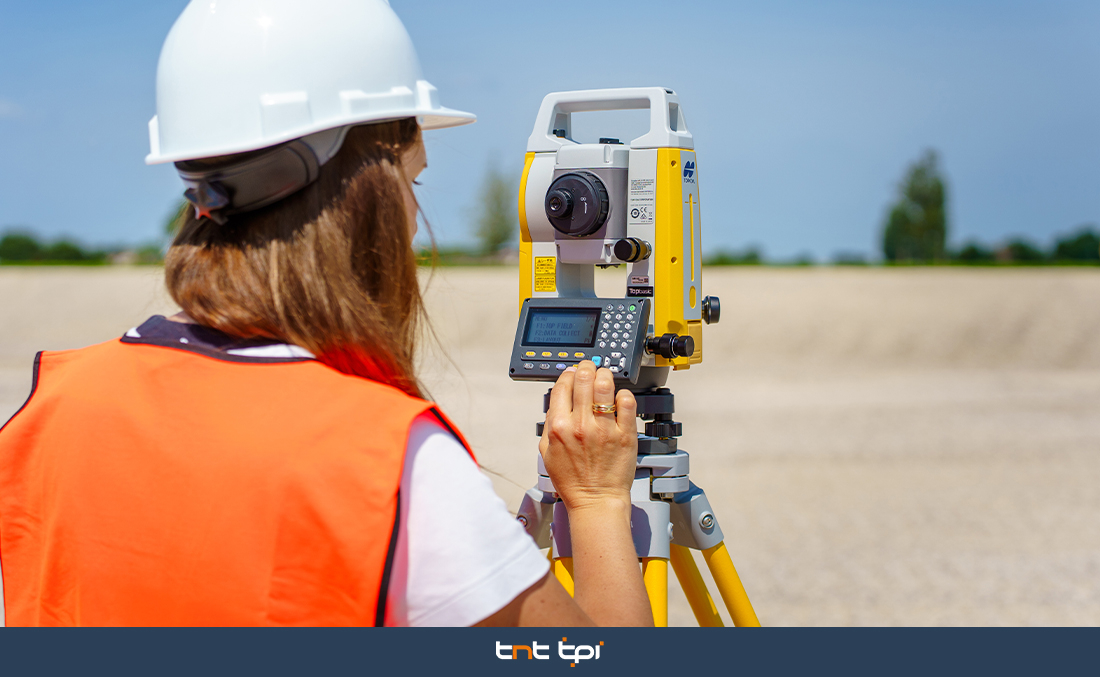

Компанія TOPCON розширює лінійку геодезичного обладнання новою серією електронних тахеометрів GM-60. Прилади створені для щоденних польових завдань, у яких важливі стабільна точність, швидке вимірювання відстаней, зручне керування та надійна робота за складних погодних умов.
Серія об'єднує моделі з кутовою точністю 2″ і 5″, вимірюванням без відбивача до 500 м, дальністю зі стандартною призмою до 4000 м, автономністю до 14 годин і захищеним корпусом IP66. Залежно від модифікації тахеометри оснащуються оптичним або лазерним виском, одним чи двома дисплеями, а також Bluetooth® для підключення зовнішнього польового контролера.
На сайті ТНТ ТПІ нова серія представлена трьома модифікаціями, розрахованими на різні вимоги до точності та організації польового робочого процесу:
| Модель | Кутова точність | Висок | Панелі керування | Bluetooth® |
|---|---|---|---|---|
| TOPCON GM-65 (E) | 5″ | оптичний | одна | ні |

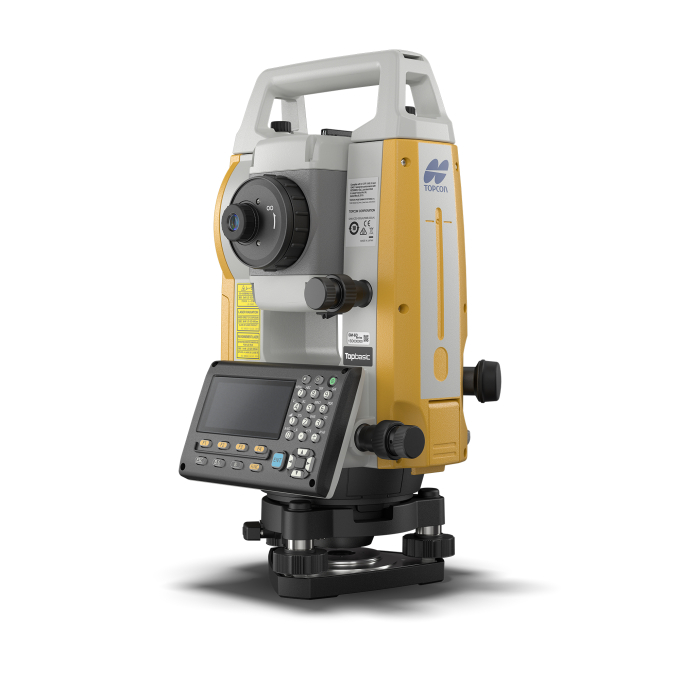

| TOPCON GM-65 (EBL) | 5″ | лазерний | одна | так |
| TOPCON GM-62 (EBDL) | 2″ | лазерний | дві | так |
GM-65 (E) є базовою конфігурацією для стандартних геодезичних і будівельних вимірювань. GM-65 (EBL) доповнює точність 5″ лазерним центруванням і бездротовим зв'язком. GM-62 (EBDL) орієнтований на відповідальніші роботи та пропонує точність 2″, дві панелі керування, лазерний висок і Bluetooth®.
Усі моделі TOPCON GM-60 оснащені електронним далекоміром, який вимірює відстані без відбивача в діапазоні від 0,3 до 500 м. Це дозволяє визначати координати фасадів, стін, опор, перекриттів, конструкцій та інших важкодоступних об'єктів без встановлення призми безпосередньо в точці вимірювання.
Точність у режимі без відбивача становить ±(2 + 2 ppm × D) мм. Коаксіальний червоний лазерний покажчик використовує промінь далекоміра та допомагає контролювати точне місце наведення на поверхні.
Безвідбивачеві вимірювання особливо корисні під час знімання фасадів, визначення положення конструкцій на висоті, роботи біля транспортних шляхів і вимірювання об'єктів, доступ до яких є складним або небезпечним.
Під час роботи зі стандартною призмою Prism-2 максимальна дальність вимірювання становить 4000 м, а точність — ±(1,5 + 2 ppm × D) мм. Із мініпризмою Prism-5 тахеометри можуть працювати на відстані до 500 м.
Прилади також підтримують вимірювання на відбивні плівки. Максимальна дальність залежить від типу цілі та становить до 500 м із RS90N-K, до 300 м із RS50N-K і до 100 м із RS10N-K.
Електронний далекомір серії GM-60 підтримує кілька режимів роботи. Точне вимірювання виконується за 0,9 с, швидке — за 0,6 с, а в режимі стеження результат оновлюється за 0,4 с.
Така швидкість підвищує продуктивність під час топографічного знімання, виконавчого контролю, винесення великої кількості проєктних точок і виконання повторюваних будівельних вимірювань.
Моделі TOPCON GM-65 мають кутову точність 5″. Вони підходять для топографічного знімання, землевпорядних робіт, визначення координат, винесення осей, розмічування фундаментів і виконавчого контролю будівельних конструкцій.
TOPCON GM-62 забезпечує кутову точність 2″ та використовує двосторонню систему зчитування кутів. Така конфігурація призначена для точнішого створення геодезичної основи, контролю геометрії споруд і винесення відповідальних конструктивних елементів.
Усі моделі оснащені двоосьовим рідинним компенсатором із робочим діапазоном ±6′. Він автоматично враховує невеликі нахили вертикальної осі та допомагає підтримувати стабільну точність результатів.
Модифікації TOPCON GM-65 (EBL) і GM-62 (EBDL) підтримують Bluetooth® для бездротового підключення сумісного зовнішнього польового контролера. З'єднання дозволяє використовувати тахеометр разом із програмним забезпеченням Topcon Field, Topcon Field Mobile або Pocket3D.
Вимірювання, координати та проєктні дані можуть передаватися між тахеометром і контролером без кабельного підключення. Оператор працює з активним проєктом безпосередньо в польовому програмному забезпеченні, керує зніманням або винесенням точок і одразу отримує результати вимірювань у цифровому робочому процесі.
Використання Topcon Field або Topcon Field Mobile підходить для геодезичного знімання, роботи з координатами, кодами точок, лініями та проєктними даними. Pocket3D орієнтований на будівельні робочі процеси та дозволяє використовувати тахеометр під час винесення проєктів, контролю поверхонь і перевірки виконаних робіт.
Бездротовий обмін скорочує кількість ручного введення, зменшує ризик помилок під час перенесення даних і спрощує підготовку кінцевих матеріалів. Відсутність кабелів також забезпечує вільніше переміщення оператора навколо встановленого приладу.
Bluetooth-модем класу 1.5 має робочу дальність до 10 м за сприятливих умов. Для резервного або альтернативного обміну даними зберігаються інтерфейси RS-232C і USB 2.0 Type A.
GM-65 (E) і GM-65 (EBL) оснащені однією панеллю керування. Високоточний GM-62 (EBDL) має дві панелі, тому оператор може керувати вимірюваннями та вводити дані з обох боків приладу.
Графічні LCD-дисплеї мають роздільну здатність 192 × 80 точок. Алфавітно-цифрова клавіатура складається з 28 клавіш, а підсвічування екрана та кнопок забезпечує зручну роботу в сутінках, усередині будівель і за недостатнього освітлення.
Фірмова функція STAR-KEY забезпечує швидкий доступ до основних параметрів і часто використовуваних функцій тахеометра.
TOPCON GM-65 (E) використовує оптичний висок із 3-кратним збільшенням. Це класичне рішення забезпечує візуальний контроль центрування приладу над геодезичною точкою.
GM-65 (EBL) і GM-62 (EBDL) обладнані лазерним виском. Червона лазерна пляма полегшує встановлення тахеометра над точкою та прискорює початкове центрування. Точність лазерного променя становить не більше 1 мм на відстані 1,3 м.
Тахеометри працюють під керуванням операційної системи Linux і мають внутрішню пам'ять приблизно на 50 000 точок. Це дозволяє зберігати польові вимірювання, координати та проєктні дані безпосередньо в приладі.
Порт USB Type A підтримує зовнішні накопичувачі місткістю до 64 ГБ. USB можна використовувати для перенесення проєктів, резервного копіювання даних і передавання результатів у камеральне програмне забезпечення.
Живлення серії TOPCON GM-60 здійснюється від знімного Li-ion акумулятора BDC71. Повного заряду вистачає приблизно на 14 годин роботи за стандартних умов.
Акумулятор встановлений у боковій частині корпусу, тому його можна швидко замінити без знімання тахеометра зі штатива. Тривала автономність дозволяє працювати протягом повної зміни без перерви на заряджання.
Корпус тахеометрів відповідає класу захисту IP66. Внутрішні компоненти захищені від проникнення пилу, дощу та сильних водяних струменів.
Робочий температурний діапазон від -20 до +60 °C дозволяє використовувати прилади протягом усього року. Міцна конструкція розрахована на регулярну експлуатацію на будівельних майданчиках, відкритій місцевості та промислових об'єктах.
TOPCON GM-60 поєднує перевірену конструкцію електронного тахеометра із сучасними можливостями обміну даними. Користувач може працювати автономно за допомогою вбудованого програмного забезпечення або підключити зовнішній контролер із Topcon Field, Topcon Field Mobile чи Pocket3D.
Три доступні конфігурації дозволяють підібрати прилад відповідно до точності робіт, способу центрування та вимог до польового програмного забезпечення. GM-65 (E) підходить для класичного автономного робочого процесу, GM-65 (EBL) додає лазерний висок і Bluetooth®, а GM-62 (EBDL) забезпечує точність 2″ та зручне керування з обох боків приладу.
Фахівці ТНТ ТПІ допоможуть порівняти модифікації нової серії, підібрати відповідний тахеометр, польовий контролер і програмне забезпечення, а також організувати навчання та технічну підтримку.
