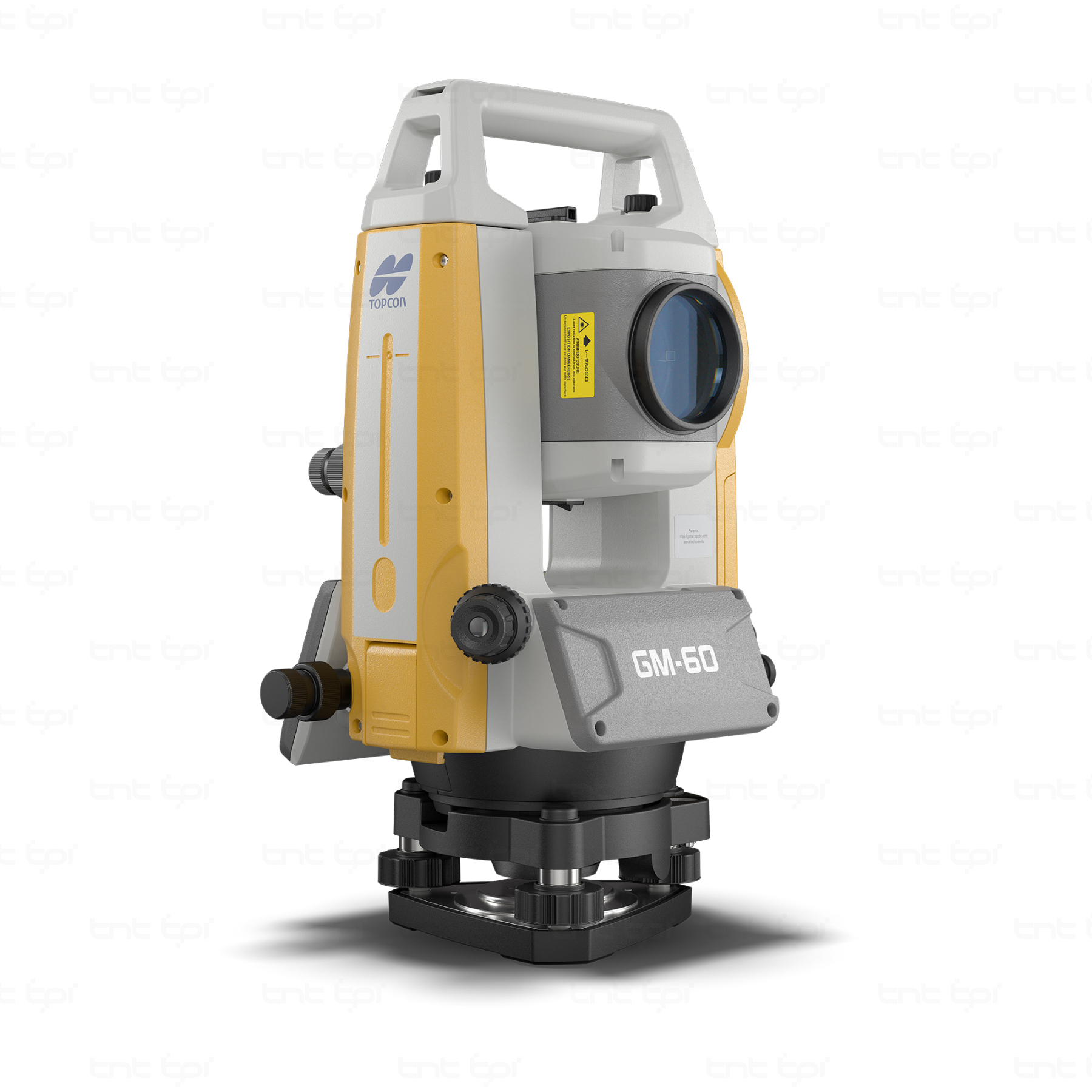

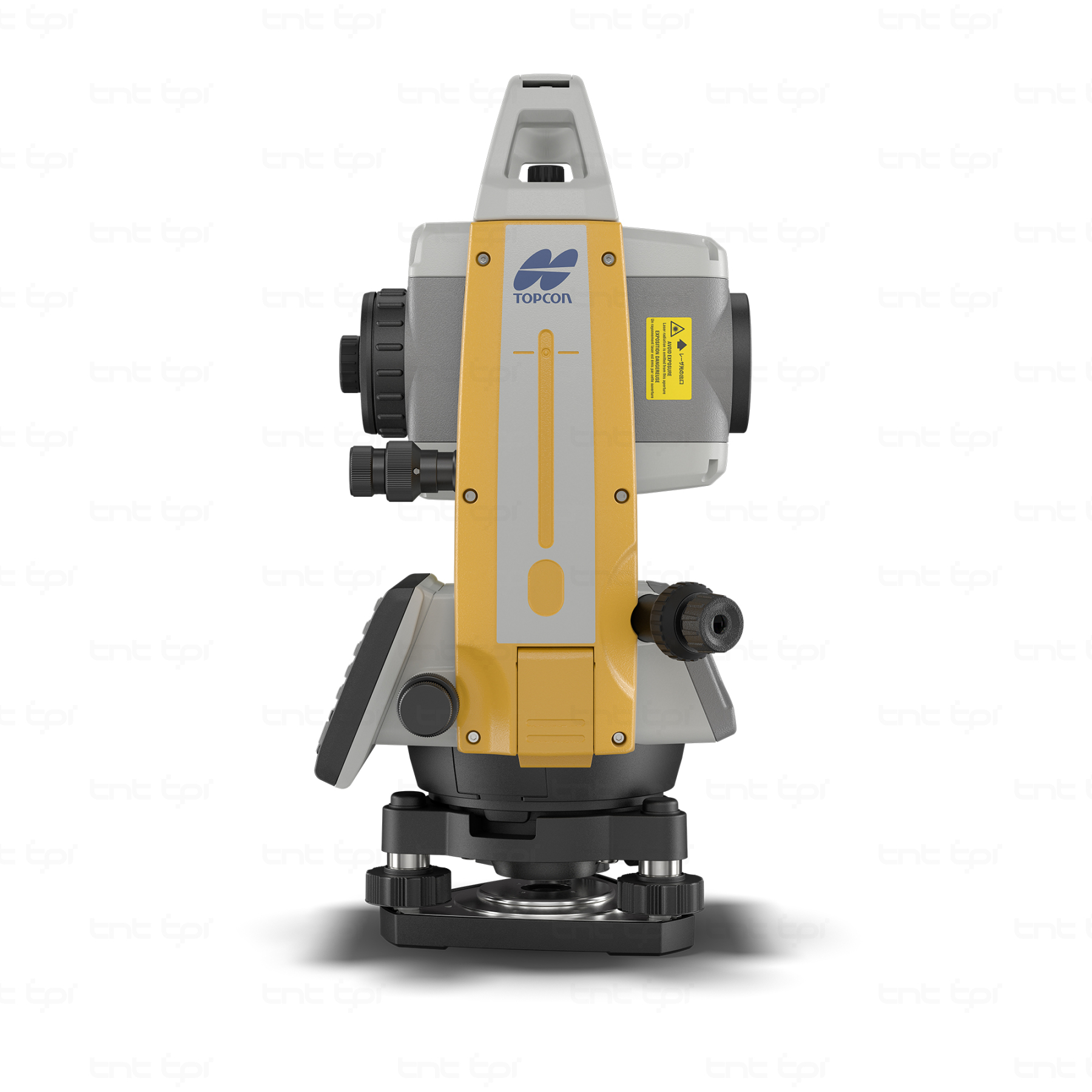

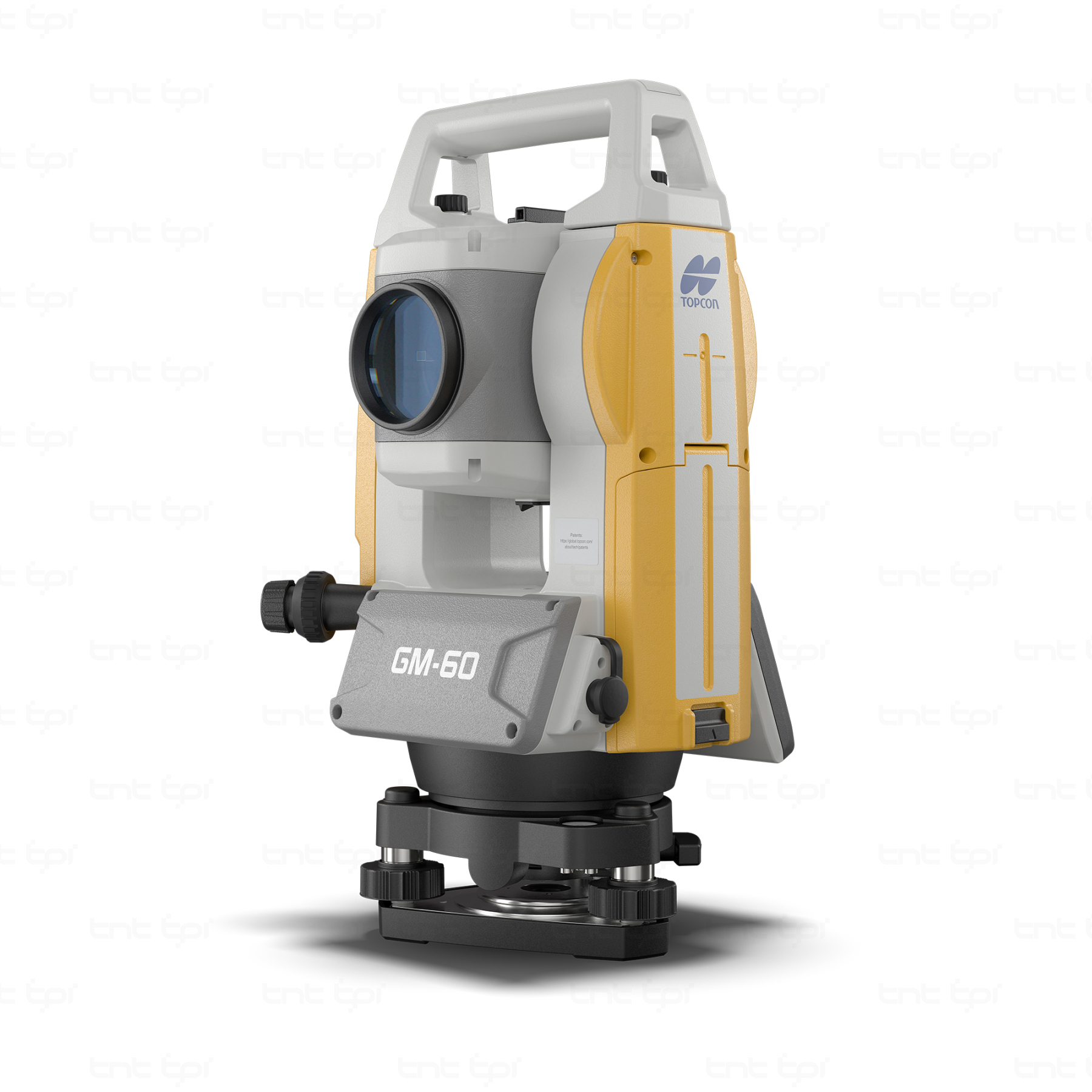

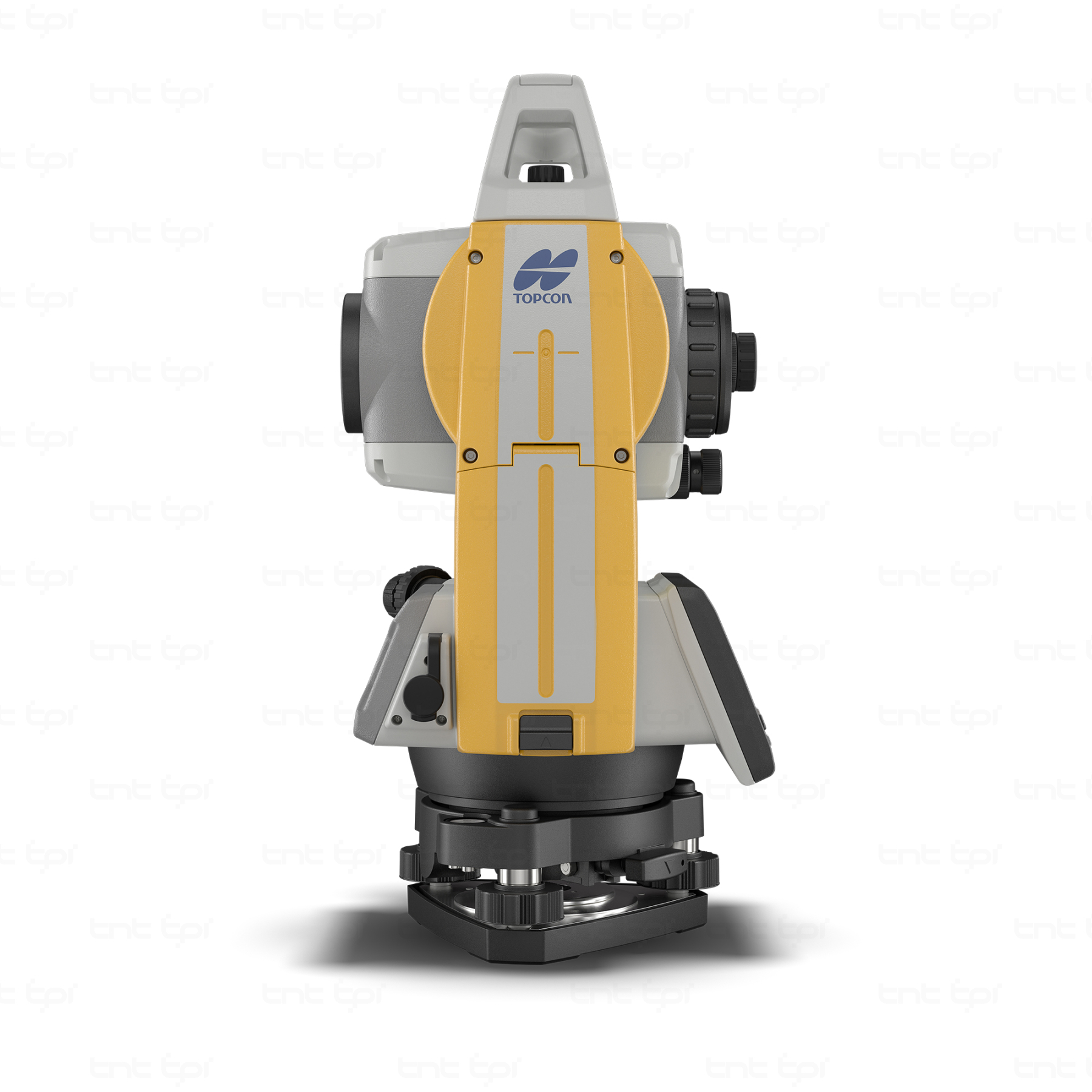

Тахеометр електронний TOPCON GM-65 (E)

TOPCON GM-65 (E) — надійний електронний тахеометр із кутовою точністю 5″, призначений для щоденних геодезичних і будівельних вимірювань. Прилад поєднує безвідбивачеве вимірювання відстаней до 500 м, дальність роботи зі стандартною призмою до 4000 м, захищений корпус IP66 та автономність до 14 годин.

Модифікація GM-65 (E) обладнана одним дисплеєм і оптичним виском. Обмін даними здійснюється через послідовний інтерфейс RS-232C та порт USB Type A. Компактна конструкція, зрозуміле керування та перевірені технології TOPCON роблять тахеометр практичним інструментом для топографічного знімання, створення геодезичної основи, винесення проєктів у натуру та будівельного контролю.

Кутова точність 5″ для повсякденних робіт

Тахеометр TOPCON GM-65 (E) виконує кутові вимірювання з точністю 5″ відповідно до ISO 17123-3:2001. Такий рівень точності підходить для більшості стандартних геодезичних і будівельних завдань, включно з топографічним зніманням, визначенням координат, розмічувальними роботами та контролем положення конструкцій.

Мінімальний відлік кутових вимірювань можна вибирати між 1″ і 5″. Двоосьовий рідинний компенсатор із робочим діапазоном ±6′ автоматично враховує невеликі нахили приладу та допомагає підтримувати точність результатів у польових умовах.

Вимірювання без відбивача до 500 м

Вбудований електронний далекомір дозволяє виконувати вимірювання без відбивача на відстані від 0,3 до 500 м. Це дає змогу визначати координати фасадів, стін, опор, конструкцій, важкодоступних ділянок і небезпечних об'єктів без встановлення призми в кожній точці.

Безвідбивачевий режим скорочує кількість переміщень виконавця з віхою та підвищує продуктивність польових робіт. Коаксіальний червоний лазерний покажчик допомагає точно наводитися на потрібний елемент і контролювати місце виконання вимірювання.

Дальність до 4000 м із призмою

Під час роботи зі стандартною призмою Prism-2 дальність вимірювання становить до 4000 м. Із мініпризмою Prism-5 тахеометр може працювати на відстані до 500 м.

Також підтримуються відбивні плівки різних типів. Максимальна дальність становить до 500 м із плівкою RS90N-K, до 300 м із RS50N-K та до 100 м із RS10N-K.

Швидкий електронний далекомір

TOPCON GM-65 (E) забезпечує швидке отримання результатів у різних режимах вимірювання. У точному режимі вимірювання займає 0,9 с, у швидкому — 0,6 с, а в режимі стеження — 0,4 с.

Точність вимірювання на призму становить ±(1,5 + 2 ppm × D) мм. Для безвідбивачевого режиму та відбивної плівки виробник заявляє точність ±(2 + 2 ppm × D) мм за відповідних умов вимірювання.

Якісна оптична система

Зорова труба тахеометра має 30-кратне збільшення та роздільну здатність 2,5″. Пряме зображення спрощує наведення на цілі, а поле зору 1°30′ відповідає ширині приблизно 26 м на відстані 1000 м.

Мінімальна відстань фокусування становить 1,3 м. П'ять рівнів підсвічування сітки ниток дозволяють налаштувати яскравість відповідно до зовнішнього освітлення та особливостей цілі.

Оптичний висок

Модифікація TOPCON GM-65 (E) обладнана оптичним виском із 3-кратним збільшенням. Він використовується для точного центрування тахеометра над геодезичною точкою перед початком вимірювань.

Мінімальна відстань фокусування оптичного виска становить 0,5 м від нижньої частини трегера. Класична оптична система не залежить від електронних компонентів і забезпечує надійний візуальний контроль центрування.

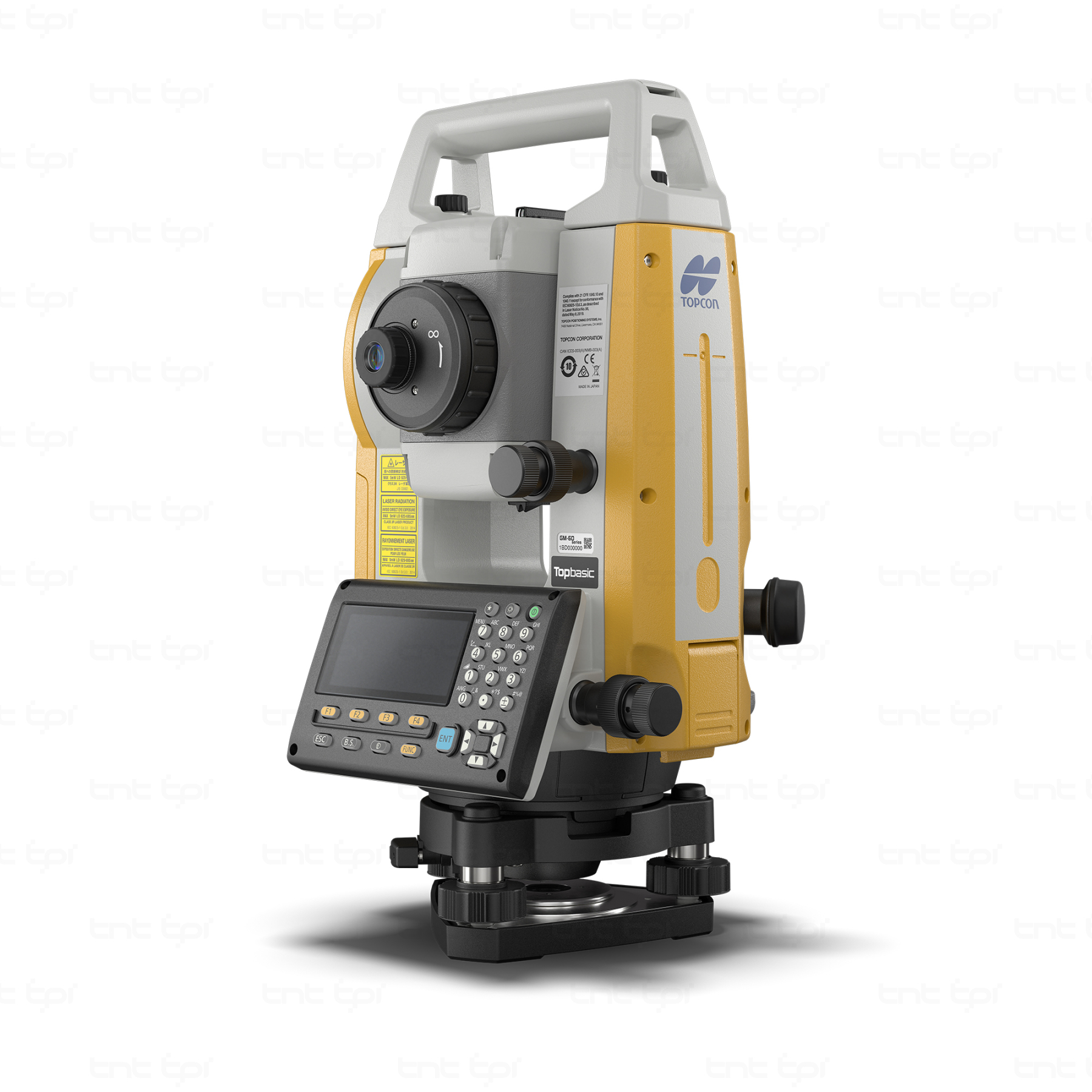

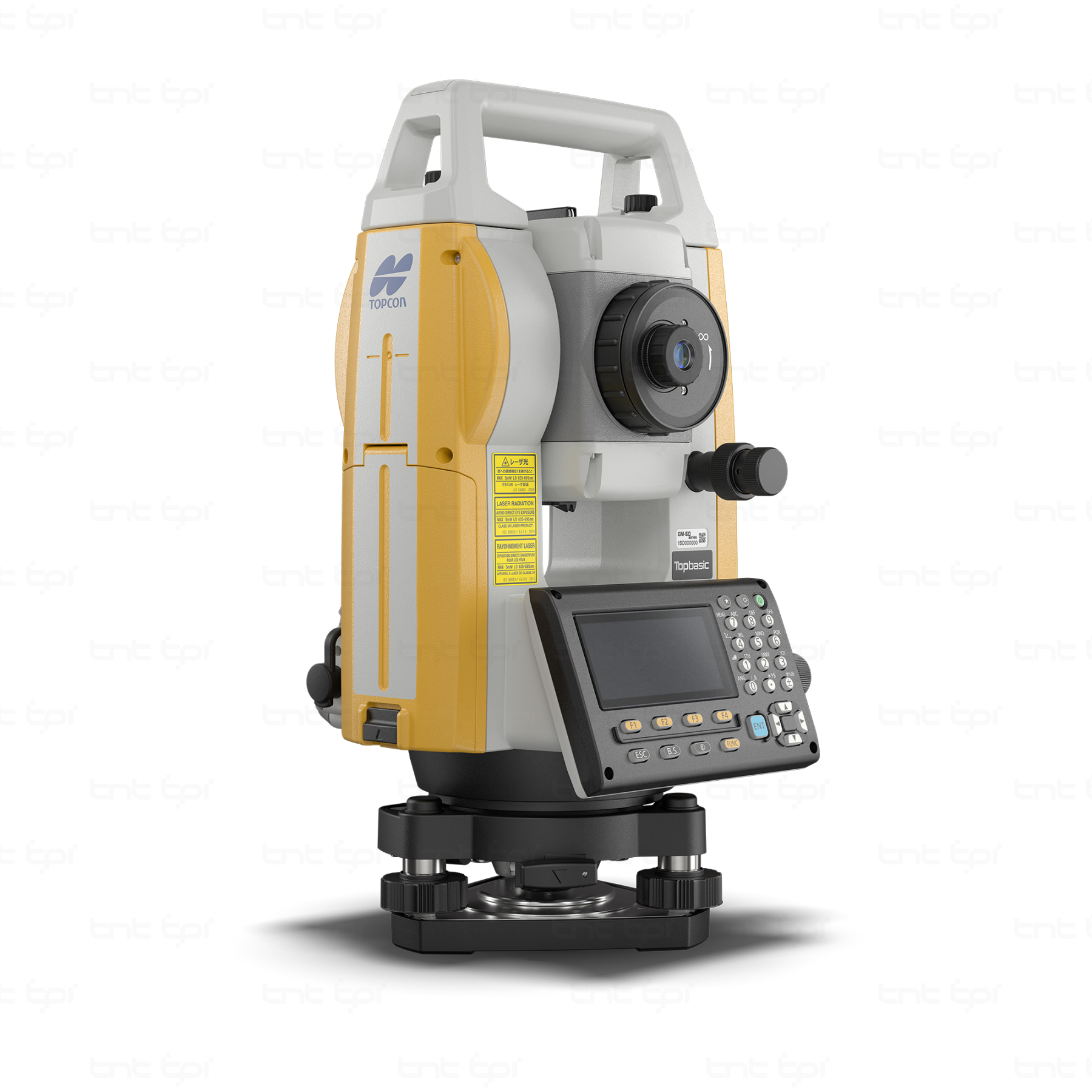

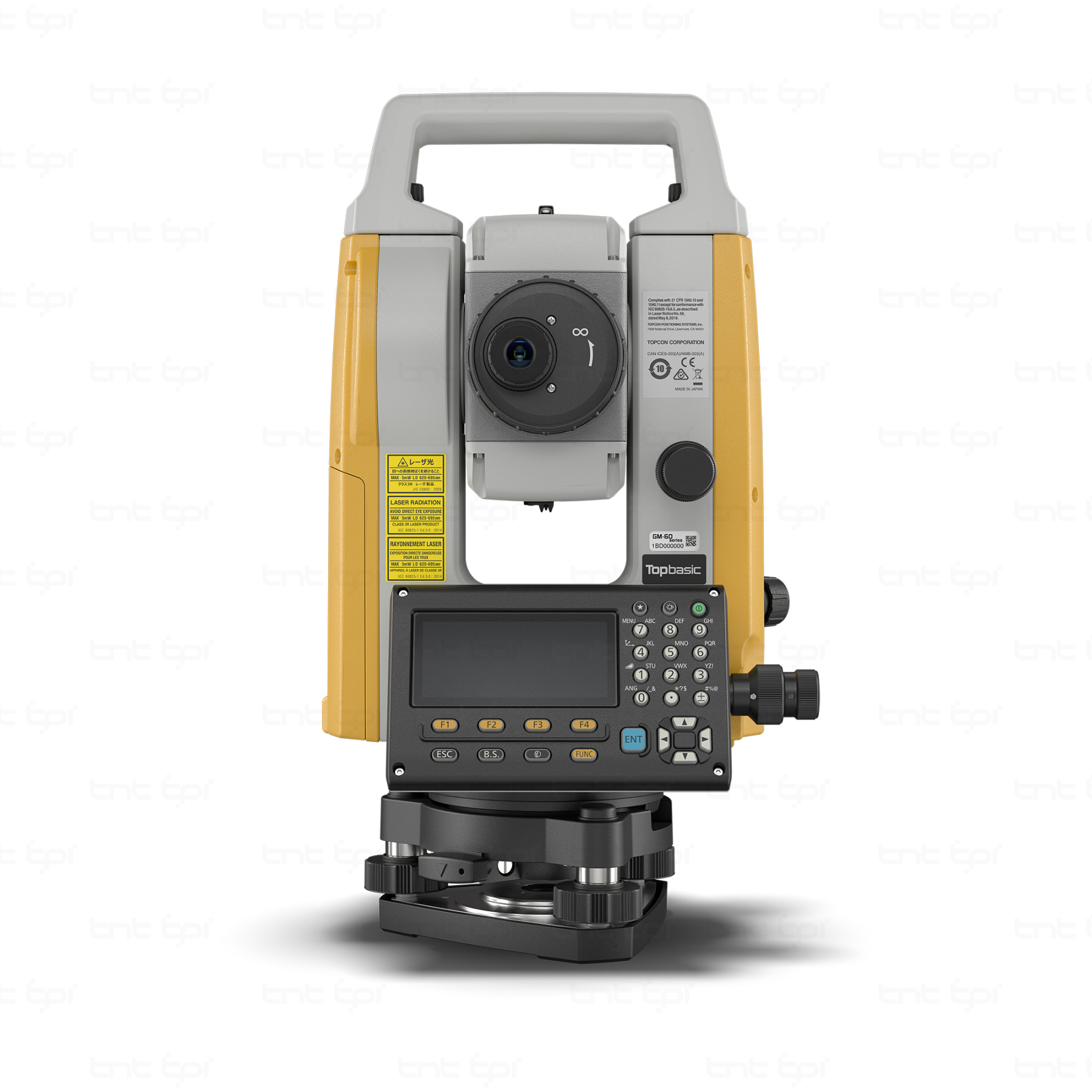

Один графічний дисплей із підсвічуванням

TOPCON GM-65 (E) має одну панель керування з графічним LCD-дисплеєм роздільною здатністю 192 × 80 точок. Підсвічування екрана та клавіатури полегшує роботу в сутінках, усередині будівель і за недостатнього освітлення.

Алфавітно-цифрова клавіатура складається з 28 клавіш. Фірмова функція STAR-KEY забезпечує швидкий доступ до основних налаштувань і часто використовуваних функцій приладу.

Зберігання та передавання даних

Внутрішня пам'ять тахеометра розрахована приблизно на 50 000 точок. Для перенесення та резервного копіювання проєктів можна використовувати USB-накопичувач місткістю до 64 ГБ.

Прилад обладнаний послідовним інтерфейсом RS-232C і портом USB 2.0 Type A. Модифікація GM-65 (E) не має вбудованого Bluetooth, тому передавання даних виконується через кабельне підключення або USB-накопичувач.

Операційна система Linux

Електронний тахеометр працює під керуванням операційної системи Linux. Стабільна програмна платформа забезпечує швидке виконання повсякденних вимірювальних операцій і надійне збереження польових даних.

Вбудоване програмне забезпечення допомагає виконувати основні геодезичні та будівельні завдання без обов'язкового використання зовнішнього контролера.

До 14 годин автономної роботи

Живлення TOPCON GM-65 (E) здійснюється від знімного Li-ion акумулятора BDC71. Повного заряду вистачає приблизно на 14 годин роботи за стандартних умов.

Бокове розташування акумулятора спрощує його заміну без знімання тахеометра зі штатива. Тривала автономність дозволяє виконувати повну робочу зміну без додаткового заряджання.

Захищений корпус IP66

Корпус тахеометра відповідає класу захисту IP66. Прилад захищений від проникнення пилу та сильних струменів води, тому може використовуватися під час дощу, на запилених будівельних майданчиках і в складних польових умовах.

Робочий температурний діапазон від -20 до +60 °C дозволяє застосовувати TOPCON GM-65 (E) у різні пори року. Міцна конструкція зменшує ризик простоїв і допомагає зберігати стабільну роботу обладнання впродовж тривалого терміну експлуатації.

Застосування TOPCON GM-65 (E)

• топографічне знімання місцевості;
• створення та згущення геодезичних мереж;
• визначення координат і висот точок;
• винесення проєктних точок і осей у натуру;
• розмічування фундаментів і будівельних конструкцій;
• виконавче знімання;
• контроль положення змонтованих елементів;
• вимірювання фасадів і важкодоступних об'єктів;
• дорожні та інфраструктурні роботи;
• кадастрові й землевпорядні вимірювання.

Переваги тахеометра TOPCON GM-65 (E)

• кутова точність 5″;
• вимірювання без відбивача до 500 м;
• дальність зі стандартною призмою до 4000 м;
• точність вимірювання на призму ±(1,5 + 2 ppm × D) мм;
• швидкість вимірювання від 0,4 с;
• 30-кратне збільшення зорової труби;
• двоосьовий компенсатор із діапазоном ±6′;
• коаксіальний червоний лазерний покажчик;
• оптичний висок із 3-кратним збільшенням;
• графічний дисплей і клавіатура з підсвічуванням;
• внутрішня пам'ять приблизно на 50 000 точок;
• підтримка USB-накопичувачів до 64 ГБ;
• автономна робота до 14 годин;
• захист від пилу та води IP66;
• робоча температура від -20 до +60 °C.

Технічні характеристики

Надійний тахеометр для щоденних вимірювань

TOPCON GM-65 (E) зосереджений на практичній продуктивності — швидкому вимірюванні, зручному керуванні та стабільній роботі в складних умовах. Прилад забезпечує необхідну точність для основних геодезичних і будівельних операцій та допомагає скоротити час виконання польових завдань.

Велика дальність без відбивача, надійний електронний далекомір, тривала автономність і захищений корпус роблять GM-65 (E) універсальним рішенням для геодезичних бригад, будівельних компаній, землевпорядників та інженерів.
