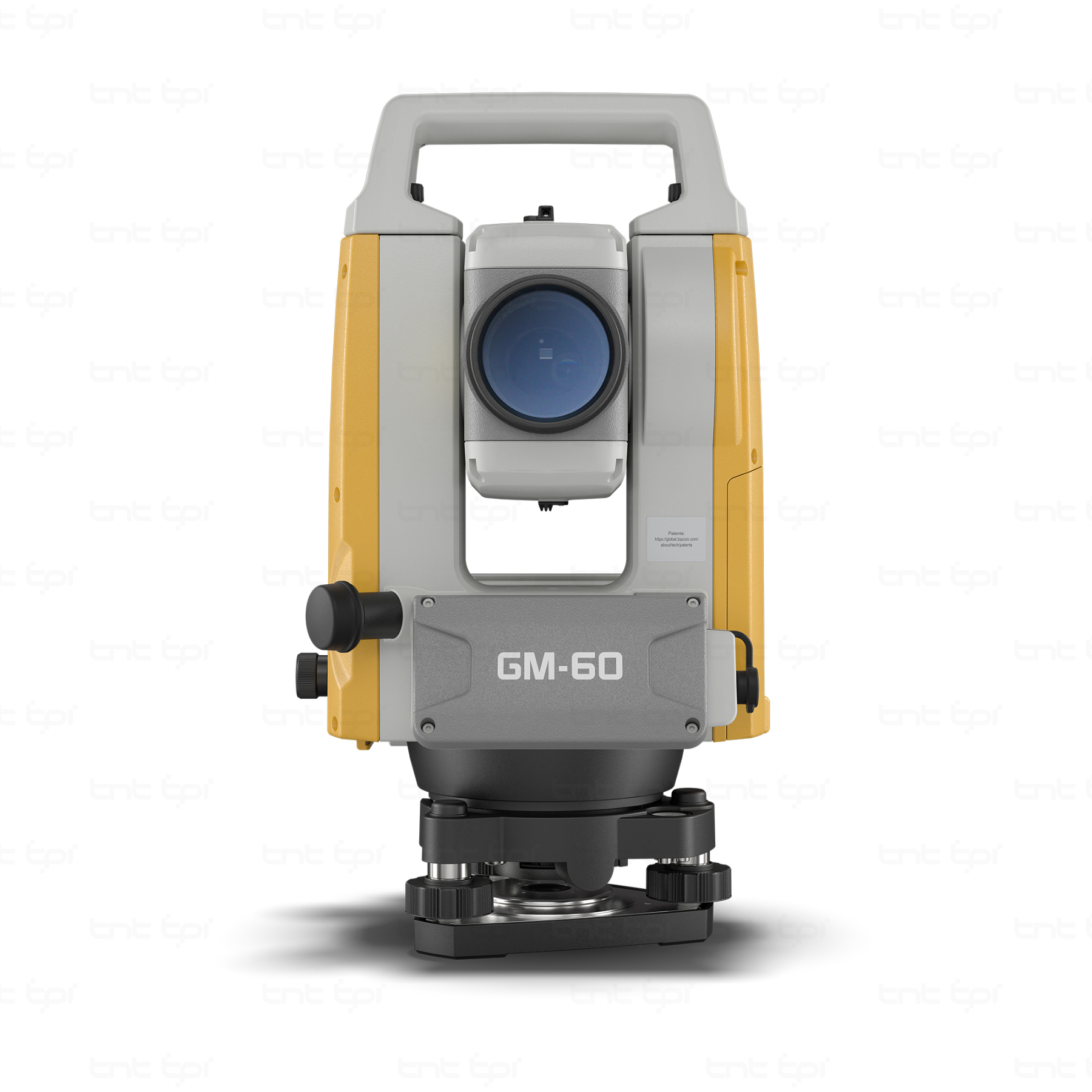

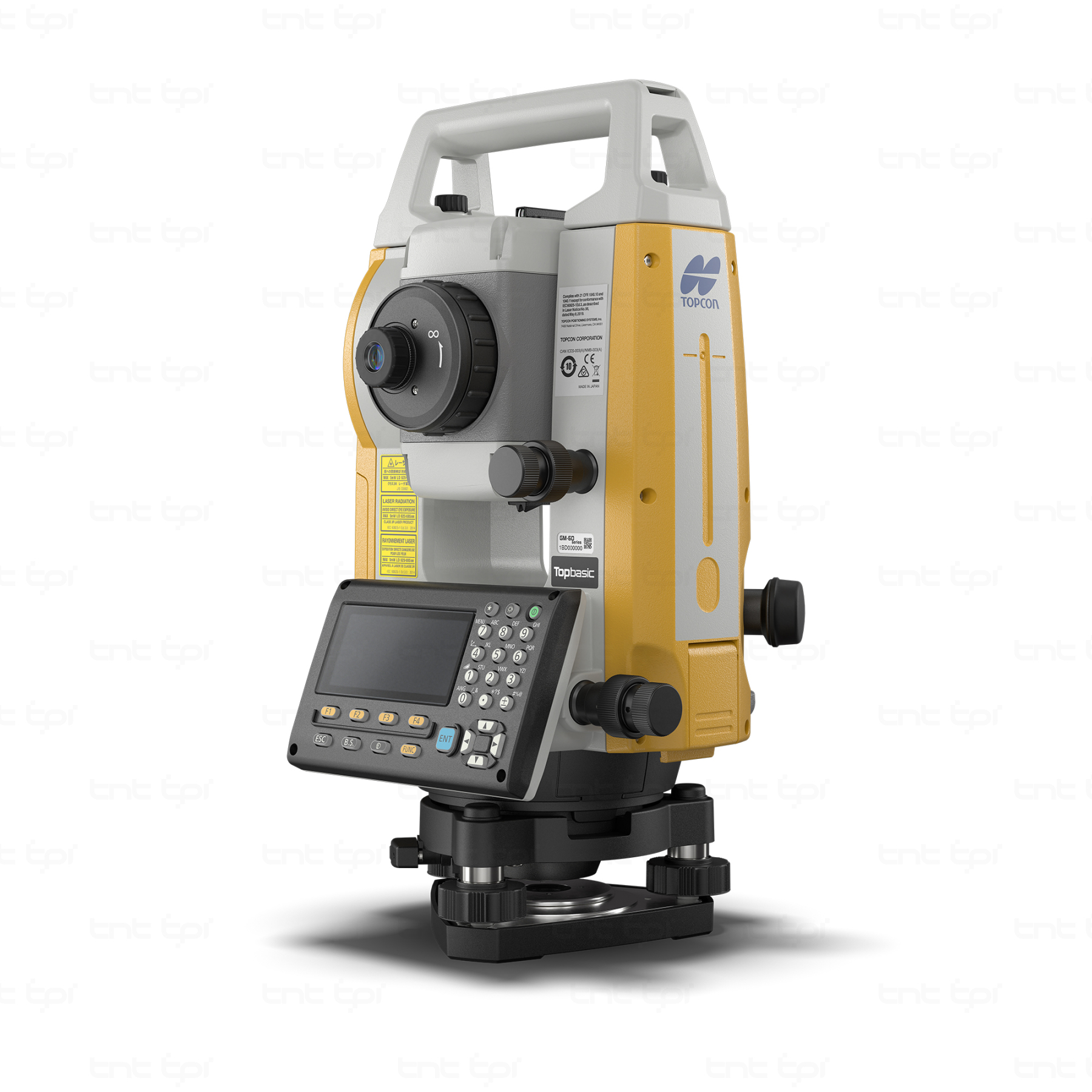

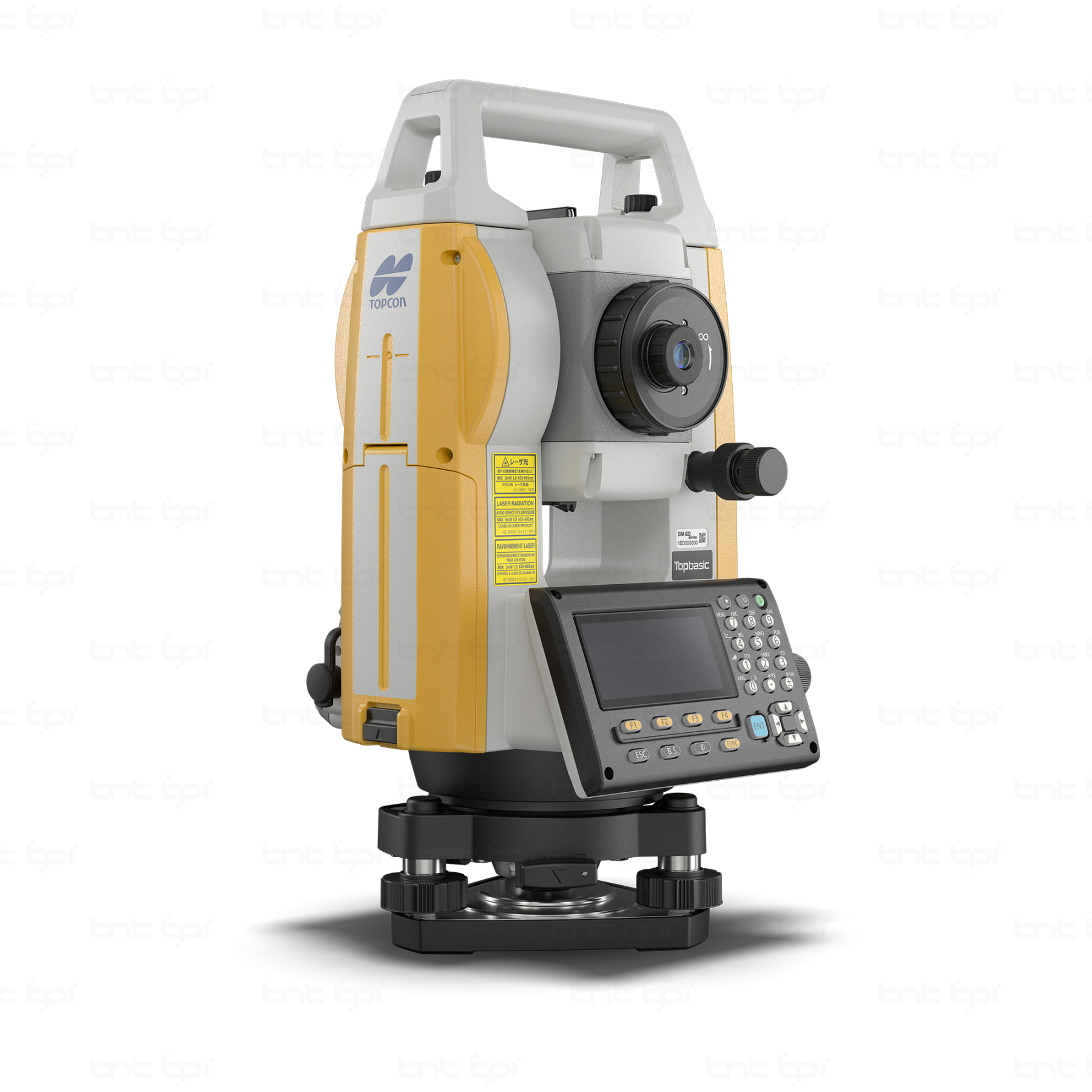

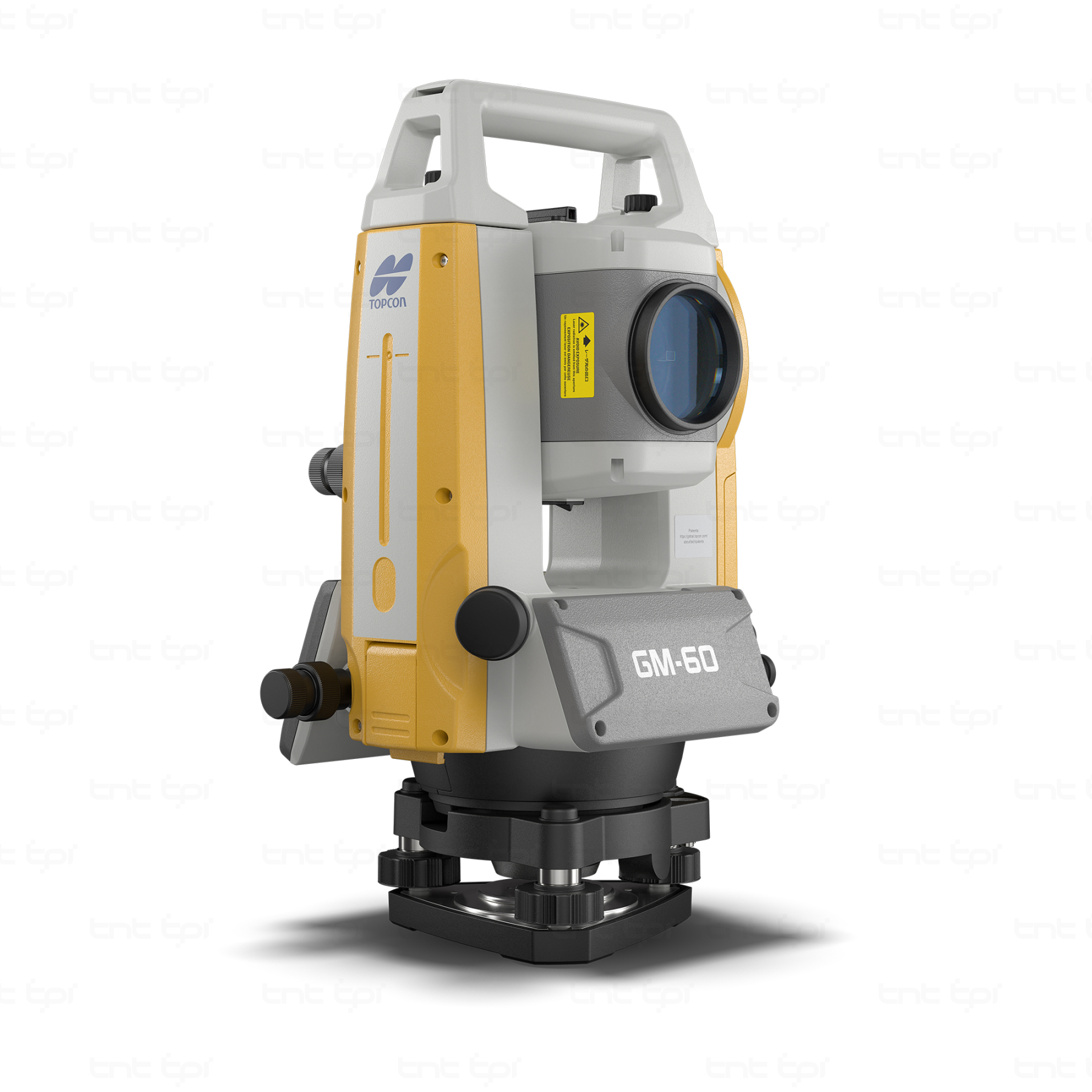

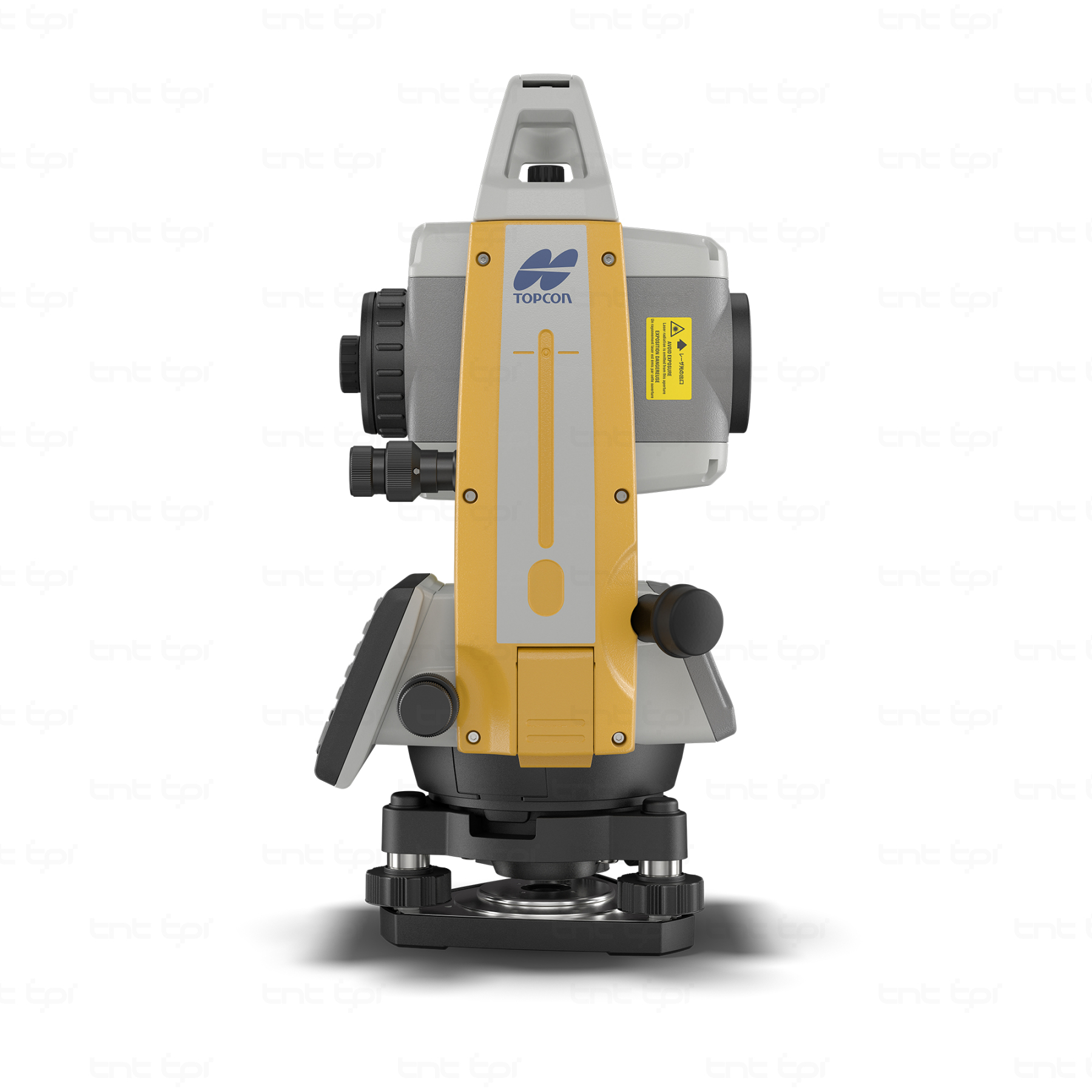

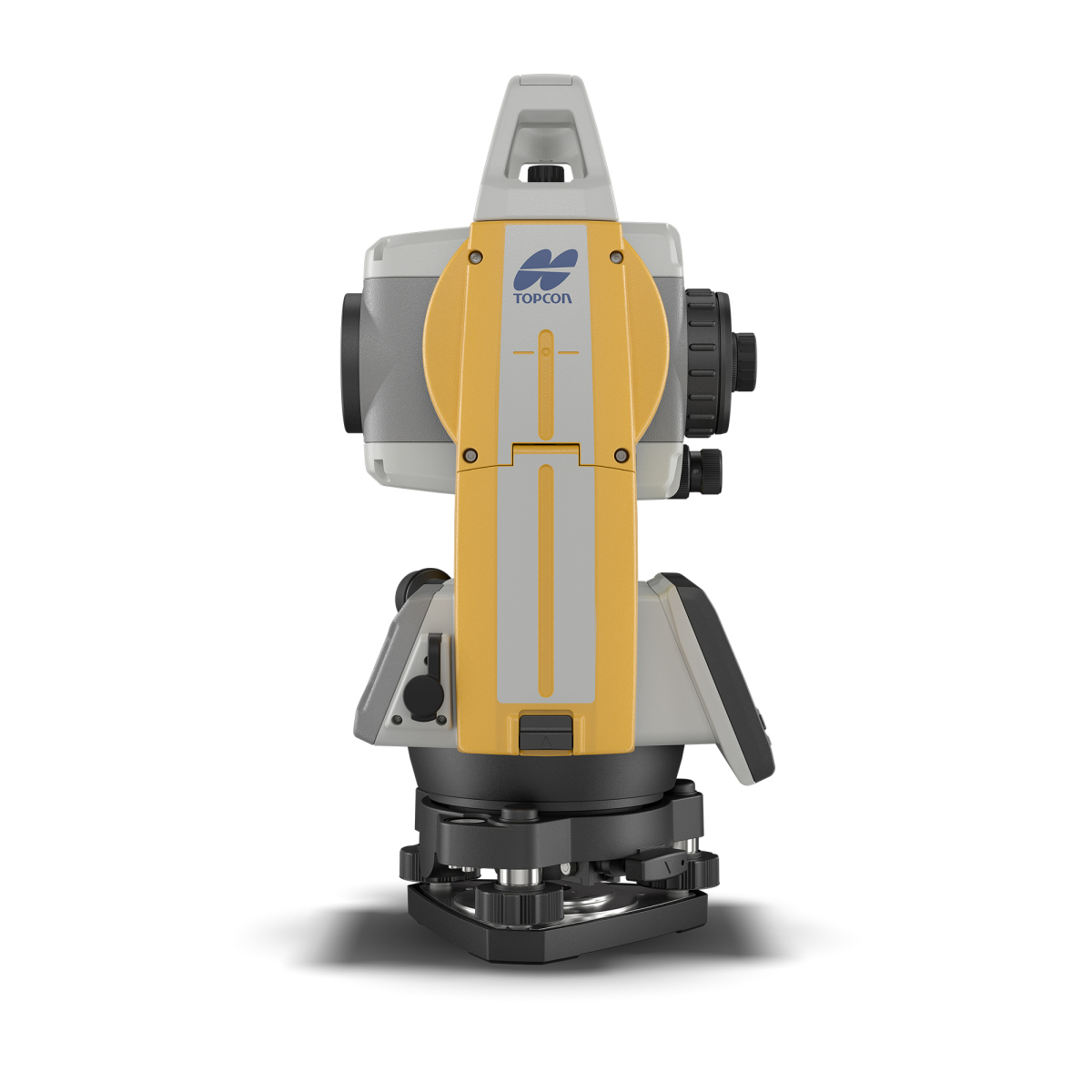

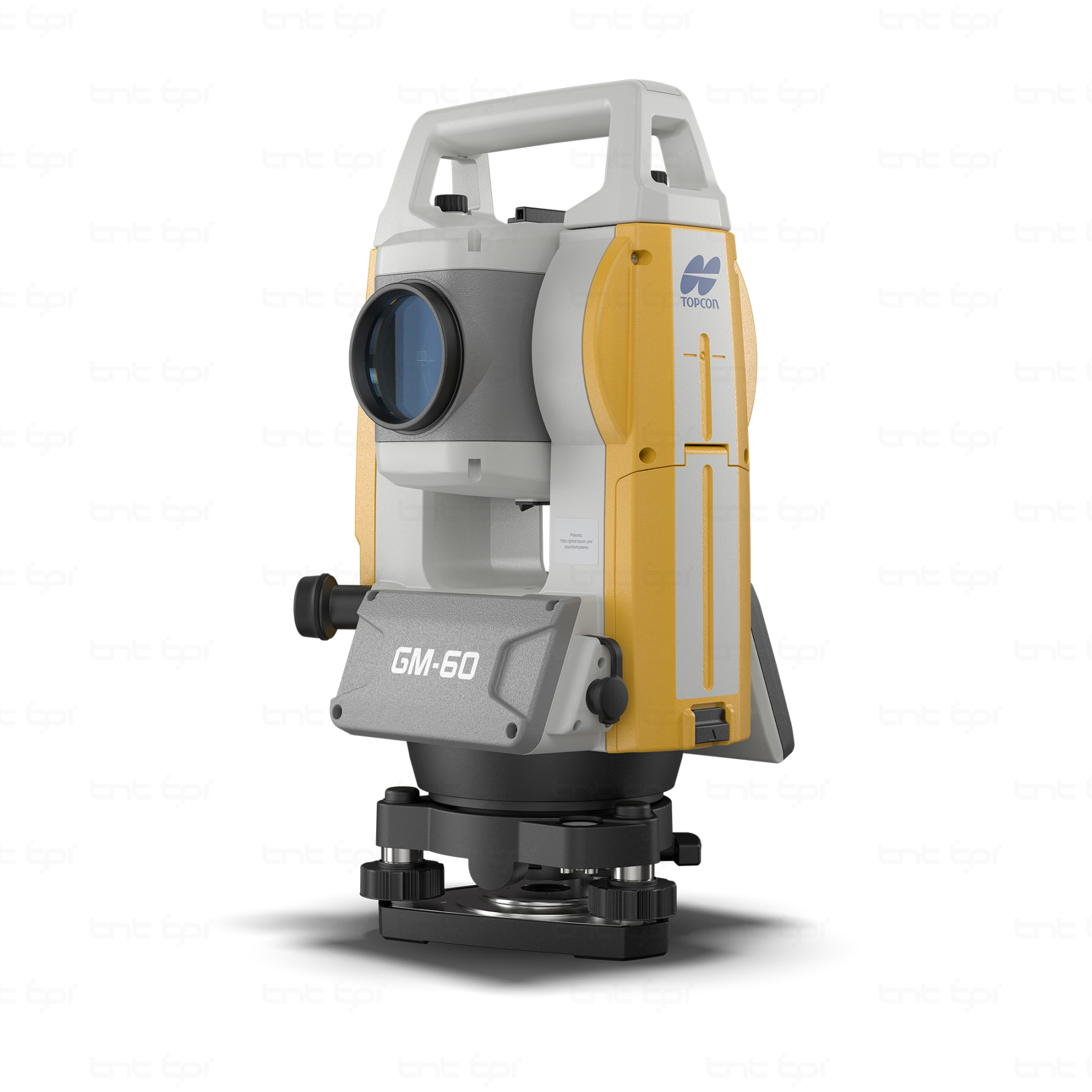

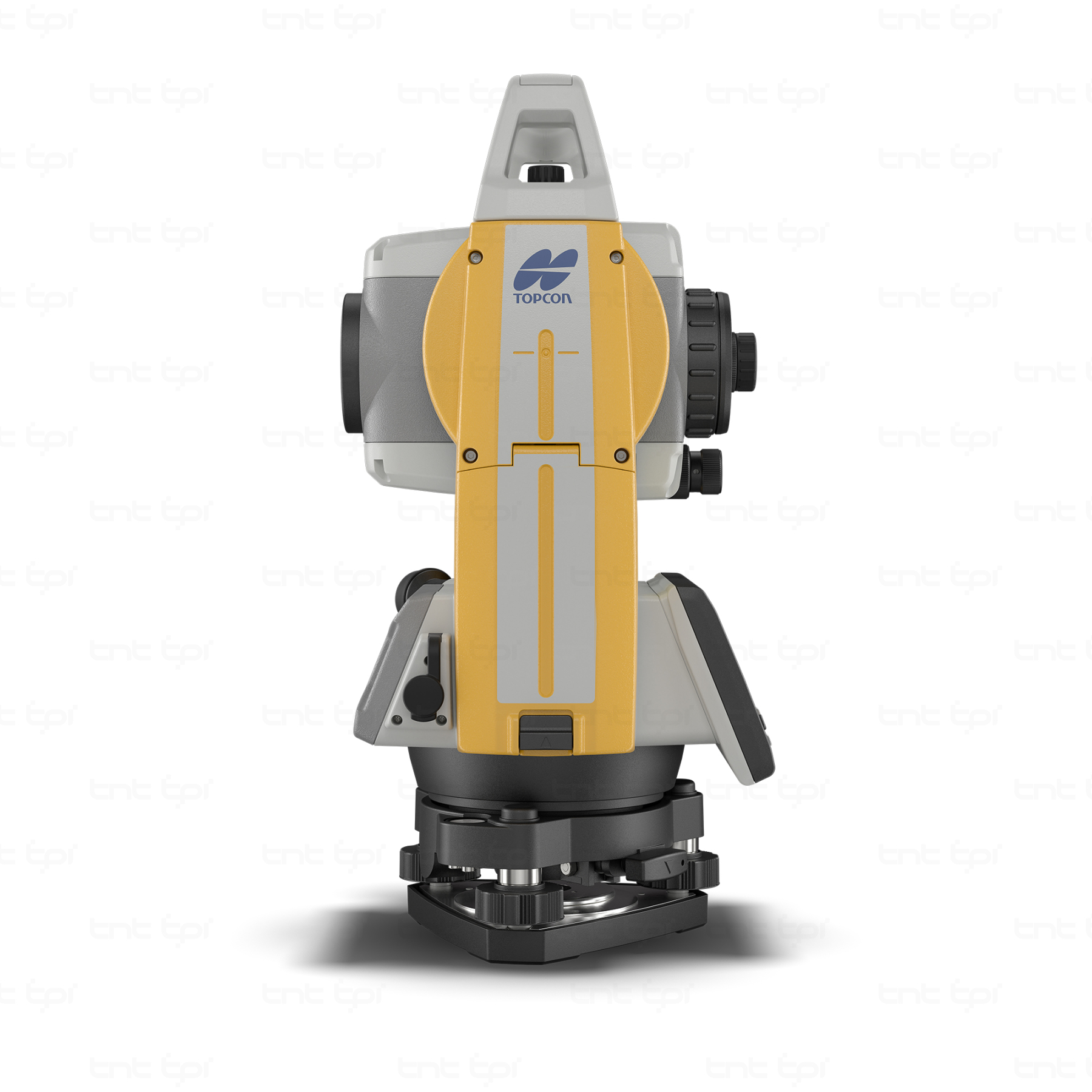

Тахеометр електронний TOPCON GM-65 (EBL)

TOPCON GM-65 (EBL) — електронний тахеометр із кутовою точністю 5″, лазерним виском, одним дисплеєм і вбудованим модулем Bluetooth. Прилад призначений для щоденних геодезичних, землевпорядних і будівельних вимірювань, включно з топографічним зніманням, створенням геодезичної основи, винесенням проєкту в натуру та виконавчим контролем.

Тахеометр вимірює відстані без відбивача до 500 м, а зі стандартною призмою — до 4000 м. Захищений корпус IP66, робочий температурний діапазон від -20 до +60 °C і автономність до 14 годин забезпечують стабільну роботу приладу в складних польових умовах.

Кутова точність 5″

TOPCON GM-65 (EBL) виконує кутові вимірювання з точністю 5″ відповідно до ISO 17123-3:2001. Такий рівень точності підходить для більшості стандартних геодезичних і будівельних завдань, де необхідно надійно визначати координати, напрямки та положення проєктних елементів.

Мінімальний відлік кутових вимірювань можна встановити на рівні 1″ або 5″. Двоосьовий рідинний компенсатор із робочим діапазоном ±6′ автоматично враховує невеликі нахили тахеометра та допомагає підтримувати точність результатів.

Вимірювання без відбивача до 500 м

Вбудований електронний далекомір дозволяє вимірювати відстані без відбивача в діапазоні від 0,3 до 500 м. Це дає змогу працювати з фасадами, стінами, опорами, конструкціями, важкодоступними та небезпечними об'єктами без встановлення призми в кожній точці.

Коаксіальний червоний лазерний покажчик використовує промінь далекоміра та допомагає точно наводитися на потрібний елемент. Вимірювання без відбивача прискорює польові роботи та зменшує кількість переміщень виконавця з віхою.

Робота з призмами та відбивними плівками

Під час роботи зі стандартною призмою Prism-2 дальність вимірювання становить до 4000 м. Із мініпризмою Prism-5 тахеометр може вимірювати відстані до 500 м.

Також підтримуються відбивні плівки різних типів. Максимальна дальність становить до 500 м із плівкою RS90N-K, до 300 м із RS50N-K та до 100 м із RS10N-K.

Точний і швидкий далекомір

Точність вимірювання відстані на стандартну призму становить ±(1,5 + 2 ppm × D) мм. У режимі без відбивача та під час роботи з відбивною плівкою точність становить ±(2 + 2 ppm × D) мм за відповідних умов.

У точному режимі вимірювання займає 0,9 с, у швидкому — 0,6 с, а в режимі стеження — 0,4 с. Кілька режимів дозволяють вибрати оптимальне співвідношення швидкості та точності для конкретного завдання.

Лазерний висок

Модифікація TOPCON GM-65 (EBL) обладнана лазерним виском, який спрощує центрування тахеометра над геодезичною точкою. Червона лазерна пляма добре помітна на поверхні та дозволяє оператору швидко контролювати положення приладу.

Лазерний висок використовує діод із довжиною хвилі 635 нм ±10 нм. Точність променя становить не більше 1 мм на відстані 1,3 м, а джерело випромінювання відповідає класу лазерної безпеки 2.

Bluetooth для роботи із зовнішнім контролером

Вбудований модуль Bluetooth забезпечує бездротове підключення тахеометра до сумісного зовнішнього польового контролера. З'єднання можна використовувати під час роботи з програмним забезпеченням Topcon Field, Topcon Field Mobile або Pocket3D, створюючи єдиний робочий процес між вимірювальним приладом, польовим контролером і цифровими даними проєкту.

Бездротовий обмін дозволяє передавати результати вимірювань без кабельного підключення, скорочує кількість ручного введення та зменшує ризик помилок під час перенесення даних. Оператор може керувати польовими завданнями на зовнішньому контролері, працювати з координатами та проєктною інформацією, а отримані тахеометром результати використовувати безпосередньо в активному робочому процесі.

Bluetooth-модем класу 1.5 забезпечує робочу дальність до 10 м за сприятливих умов. Відсутність кабелів робить робоче місце зручнішим, спрощує переміщення оператора біля тахеометра та прискорює виконання топографічного знімання, винесення точок у натуру, будівельного розмічування й інших польових операцій.

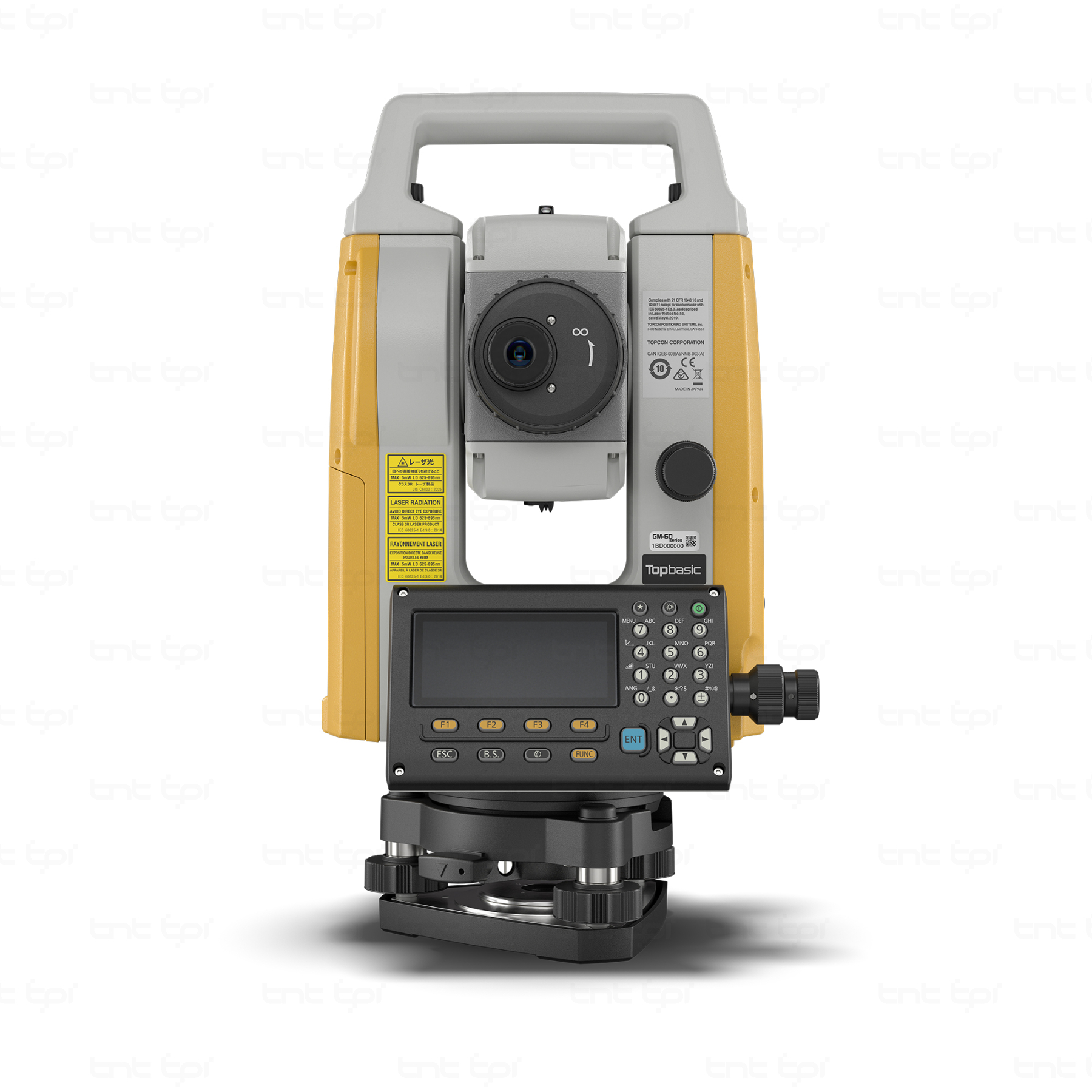

Один дисплей і клавіатура з підсвічуванням

TOPCON GM-65 (EBL) має одну панель керування з графічним LCD-дисплеєм роздільною здатністю 192 × 80 точок. Підсвічування екрана забезпечує добре зчитування інформації в сутінках, усередині будівель і за недостатнього освітлення.

Алфавітно-цифрова клавіатура складається з 28 клавіш і також має підсвічування. Фірмова функція STAR-KEY забезпечує швидкий доступ до основних параметрів вимірювання та налаштувань приладу.

Зорова труба з 30-кратним збільшенням

Зорова труба тахеометра має 30-кратне збільшення та роздільну здатність 2,5″. Пряме зображення полегшує наведення на ціль, а діаметр об'єктива становить 45 мм і 48 мм для електронного далекоміра.

Поле зору становить 1°30′, що відповідає ширині приблизно 26 м на відстані 1000 м. Мінімальна відстань фокусування — 1,3 м, а підсвічування сітки ниток має п'ять рівнів яскравості.

Зберігання та передавання даних

Внутрішня пам'ять TOPCON GM-65 (EBL) розрахована приблизно на 50 000 точок. Для резервного копіювання та перенесення проєктів можна використовувати USB-накопичувачі місткістю до 64 ГБ.

Крім Bluetooth, тахеометр обладнаний інтерфейсом RS-232C і портом USB 2.0 Type A. Користувач може вибрати зручний спосіб обміну даними залежно від наявного польового обладнання та організації робочого процесу.

Операційна система Linux

Тахеометр працює під керуванням операційної системи Linux. Стабільна програмна платформа забезпечує надійне виконання основних польових операцій, зберігання результатів і керування проєктами.

Вбудоване програмне забезпечення дозволяє виконувати базові геодезичні та будівельні завдання без обов'язкового підключення зовнішнього контролера.

До 14 годин автономної роботи

Живлення тахеометра здійснюється від знімного Li-ion акумулятора BDC71. Одного заряду вистачає приблизно на 14 годин роботи за стандартних умов.

Акумулятор встановлений у боковій частині корпусу, тому його можна швидко замінити без знімання тахеометра зі штатива. Тривала автономність дозволяє виконувати повну робочу зміну без перерви на заряджання.

Захист від пилу та води IP66

Корпус TOPCON GM-65 (EBL) відповідає класу захисту IP66. Тахеометр захищений від проникнення пилу та сильних водяних струменів, тому може використовуватися під час дощу, на запилених будівельних майданчиках і в складних польових умовах.

Робочий температурний діапазон від -20 до +60 °C забезпечує можливість експлуатації приладу в різні пори року. Міцна конструкція допомагає зменшити ризик простоїв і підтримує стабільну роботу обладнання.

Застосування TOPCON GM-65 (EBL)

• топографічне знімання місцевості;
• створення та згущення геодезичних мереж;
• визначення координат і висот точок;
• винесення проєктних точок та осей у натуру;
• розмічування фундаментів і будівельних конструкцій;
• виконавче знімання;
• контроль положення змонтованих елементів;
• вимірювання фасадів і важкодоступних об'єктів;
• дорожні та інфраструктурні роботи;
• кадастрові та землевпорядні вимірювання.

Переваги тахеометра TOPCON GM-65 (EBL)

• кутова точність 5″;
• вимірювання без відбивача до 500 м;
• дальність зі стандартною призмою до 4000 м;
• точність вимірювання на призму ±(1,5 + 2 ppm × D) мм;
• швидкість вимірювання від 0,4 с;
• лазерний висок для швидкого центрування;
• Bluetooth із дальністю зв'язку до 10 м;
• 30-кратне збільшення зорової труби;
• двоосьовий компенсатор із діапазоном ±6′;
• коаксіальний червоний лазерний покажчик;
• графічний дисплей і клавіатура з підсвічуванням;
• внутрішня пам'ять приблизно на 50 000 точок;
• підтримка USB-накопичувачів до 64 ГБ;
• автономна робота до 14 годин;
• захист корпусу IP66.

Технічні характеристики

Практичний тахеометр із бездротовим обміном даними

TOPCON GM-65 (EBL) поєднує точність 5″, швидкий електронний далекомір, лазерний висок і Bluetooth-з'єднання. Така конфігурація спрощує встановлення приладу, прискорює передавання даних і підходить для роботи із сучасними польовими контролерами.

Дальність вимірювання без відбивача до 500 м, автономність до 14 годин і захист IP66 роблять GM-65 (EBL) універсальним рішенням для геодезичних бригад, будівельних компаній, землевпорядників та інженерів.
